Analysis of low-frequency sky wave signal characteristics based on IRI ionospheric model
-
摘要: 研究电离层对低频天波信号的影响对其在远程导航授时中的应用具有重要意义. 文中结合IRI电子密度模型和NRLMSISE-00大气模型，采用分层半空间中平面波传播的准一维双线性变换时域有限差分方法，计算了低频天波经电离层的反射信号，分析了反射信号幅度、时延、多径随入射角度、一天中的时间及季节的变化. 仿真结果表明：对于TE波，随着入射角度的增大，反射系数幅度先减小后增大；一天中经电离层反射的罗兰C低频天波信号幅度相差最大可达32.22 dB，时延差可达69.03
μs ；经电离层反射的罗兰C低频天波信号一般包含一个完整的罗兰信号，在昼夜过渡时会出现两个信号.-
关键词:
- 低频天波 /
- IRI电子密度模型 /
- NRLMSISE-00大气模型 /
- 时变特性 /
- 多径特性
Abstract: Studying the impact of the ionosphere on low-frequency sky-wave signals is of great significance for its application in long-distance navigation and timing. In this paper, combining the international reference ionosphere (IRI) electron density model and the NRLMSISE-00 atmospheric model, using the quasi-one-dimensional bilinear transform finite-difference time-domain method of plane wave propagation in a layered half space, the reflected signal of low-frequency sky wave reflected by the ionosphere is calculated, and the variation of the amplitude, time delay and multipath of the reflected signal with the angle of incidence, time of day, and season are analyzed. The simulation results show that: as the incident angle increases, the amplitude of the reflection coefficient first decreases and then increases for TE wave; the amplitude of the Loran C low-frequency sky wave signal reflected by the ionosphere in a day differs by up to 32.22 dB, and the time delay difference can reach 69.03μs ; the Loran C sky wave signal reflected by the ionosphere generally contains a complete Loran C signal, and contain two signals during the transition between day and night. -
引 言
罗兰C系统是陆基无线电导航授时系统，具备较强的抗干扰能力，可弥补GNSS的脆弱性，是GNSS重要的补充和备份[1-2]. 罗兰C导航系统工作在长波频段，电波以地波和天波两种方式传播. 地波沿地球表面绕射传播至接收点，是当前罗兰C接收机授时导航中主要应用的信号，其覆盖范围海上约为1 500 km，陆地只有1 200 km或更小. 而天波经电离层反射到达接收点，传播距离较远.
电离层复杂的时空变化是影响低频天波传播特性的关键因素，制约着利用天波进行导航定位的应用实现. 1980年，陕西天文台的苗永瑞对天波授时的可行性进行了充分讨论[3]，并给出一跳天波场强、相位预测模型. 随后大量关于罗兰信号天波传播的研究开始展开，包括地球模型[4]、季节变化[5-6]、太阳活动[7]等对低频天波传播影响因素的研究，以及基于实测数据对电离层分布模型的反演[8-9]等. 2004 年，潘威炎出版了专著《长波超长波极长波传播》[10]. 近些年，随着电磁理论基础的研究深入，Cummer 率先提出在长波传播研究中可使用时域有限差分法（finite-difference time-domain，FDTD）[11]，开启了长波传播研究的新思路. 随后，文献[12-16]总结了FDTD在长波信号传播中的应用并从计算方法、参数选择、实测改进等方面对其进行改进创新. 2019年，周丽丽等人将 FDTD方法应用于罗兰系统天波传播研究中[17]，随后仿真计算了地-电离层波导中的多跳天波，对多跳天波带来的多径时延进行了分析预测[18]. 然而，在这些研究中总是将电离层考虑为完全反射面或指数形式，未能考虑其自身复杂性（时空变化、多层反射等）对低频天波信号的影响.
国际参考电离层（international reference ionosphere, IRI）模型能够提供任意位置、任意时刻的电子密度分布. 同时，对电波传播影响较大的不仅有电子密度分布，还有碰撞频率，一般研究中考虑为常数或者指数分布. 而结合IRI模型和NRLMSISE-00大气模型，即可得到任意位置、任意时间的各粒子的浓度分布信息，从而计算得到碰撞频率分布[19]. 本文基于这两种模型以及双线性变换FDTD(bilinear transform FDTD, BT-FDTD)[20]方法，仿真计算了罗兰C天波经电离层反射的反射信号，分析了反射信号幅度、时延、多径随入射角度、一天中的时间以及季节的变化. 仿真结果表明，对于TE波，反射信号强度随入射角度的增大先减小后增大；一天中，其他条件不变，经电离层反射的罗兰C天波信号幅度相差最大可达32.22 dB，时延差可达69.03 μs；选取每个月同一天同一时刻的电离层模型，其他条件不变，信号幅度差可达20.97 dB，时延差可达6.49 μs. 低频天波经电离层反射信号一般包含一个完整的罗兰C信号，在昼夜过渡时会出现两个信号. 本文研究可为罗兰C采集信号分析及接收机的研制提供理论支持.
1 理论计算模型
电离层是影响罗兰C天波信号特性的关键因素. 本文结合IRI模型和NRLMSISE-00大气模型来构建电波传播信道模型，将电离层人为分层后，低频天波传播问题则可看作分层半空间介质中平面波的传播问题. 因此，采用分层半空间中平面波传播的准一维BT-FDTD方法计算电波经电离层反射的反射信号. 下面对模型及计算方法进行介绍.
1.1 IRI模型
IRI是国际无线电科学联合会（International Union of Radio Science, URSI）根据全球地面观测站所得的大量电离层观测数据和多年来电离层模型的理论研究成果，在全球范围内普遍适用. 本文采用目前最新版本IRI-2016模型. 时间采用世界时，地理位置信息为：108.999855°E，34.2595634°N. 图1为2020-04-02的电子密度分布，图2为取每月2日06:00得到的电子密度分布年变化. 由图1可以看到，电离层电子密度在1 d内呈现较大的变化，每立方米相差达到3个量级. 以所选仿真日期当天来看，在05:00达到最大值，17:00达到最小值，在11:00、23:00时间段变化剧烈. 由图2可以看到，电子密度年变化在最底层较为明显，整体变化范围没有一天中的电子密度变化范围大.
![]()

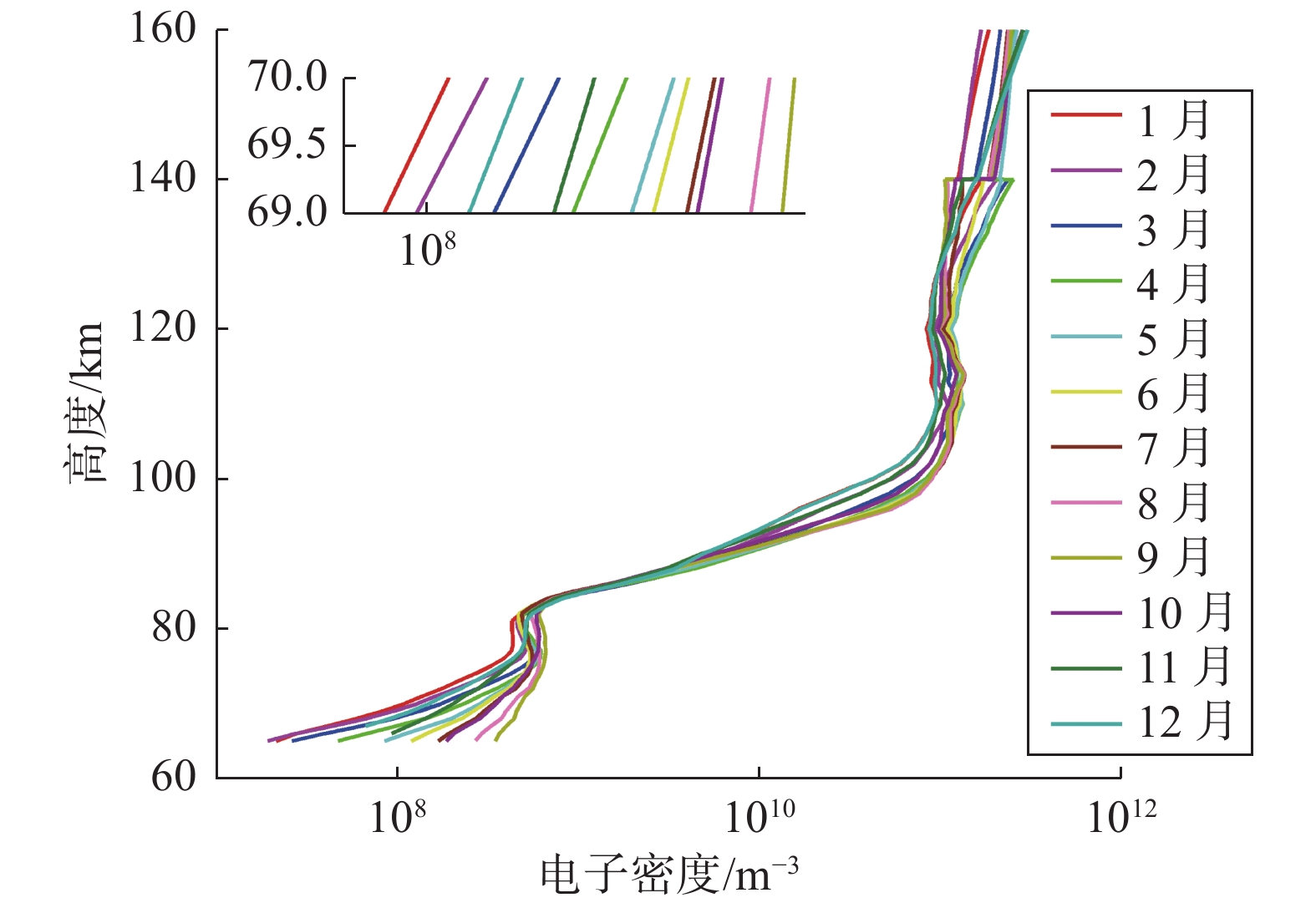

图 2 2020年电离层电子密度随月份的变化Fig. 2 Variation of ionospheric electron density with month in 20201.2 碰撞频率模型
电离层碰撞频率的计算公式为[19]
νe=νe, i+νe,O2+νe,O+νe,N2, (1) {νe, i=54×10−6NeTe−15νe,O2=1.82×10−16NO2(1+0.036√Te)√Teνe,O=2.8×10−16NO√Teνe,N2=2.33×10−17NN2(1−0.000121Te)Te. (2) 式中：νe, i、
νe,O2 、νe,O、νe,N2 分别为电子和离子、电子和氧气分子、电子和氧原子、电子和氮气分子的碰撞频率，rad/s；Ne 为电子密度，m−3 ；Te 为电子温度，K；NO 为氧原子密度，m−3 ，NO2 为氧气分子密度，m−3 ；NN2 为氮气分子密度，m−3 .通过IRI-2016模型，可得到电子密度和电子温度数据；结合NRLMSISE-00大气模型，可得到氮气、氧气和氧原子的密度，最后即可得到电离层碰撞频率.

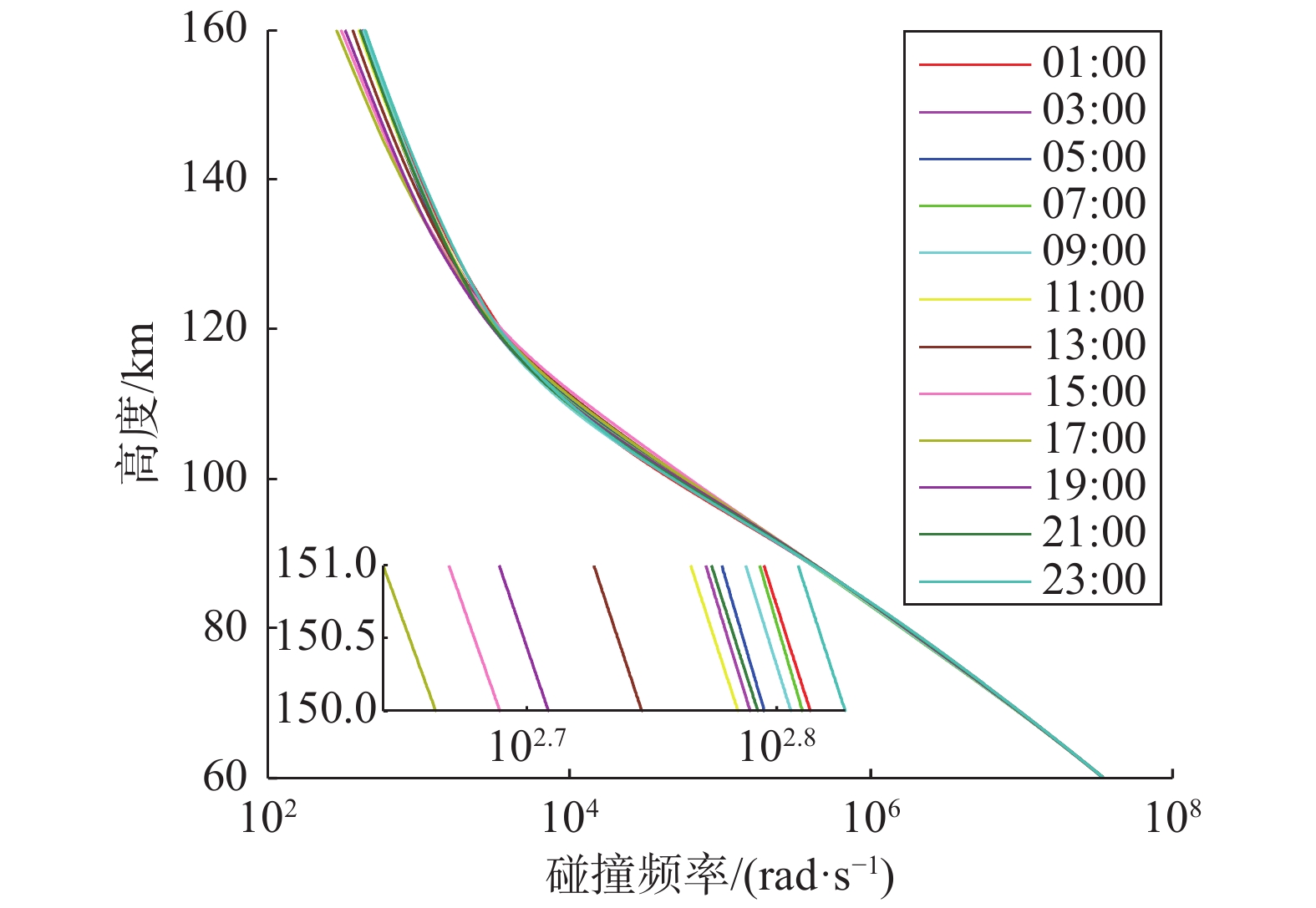

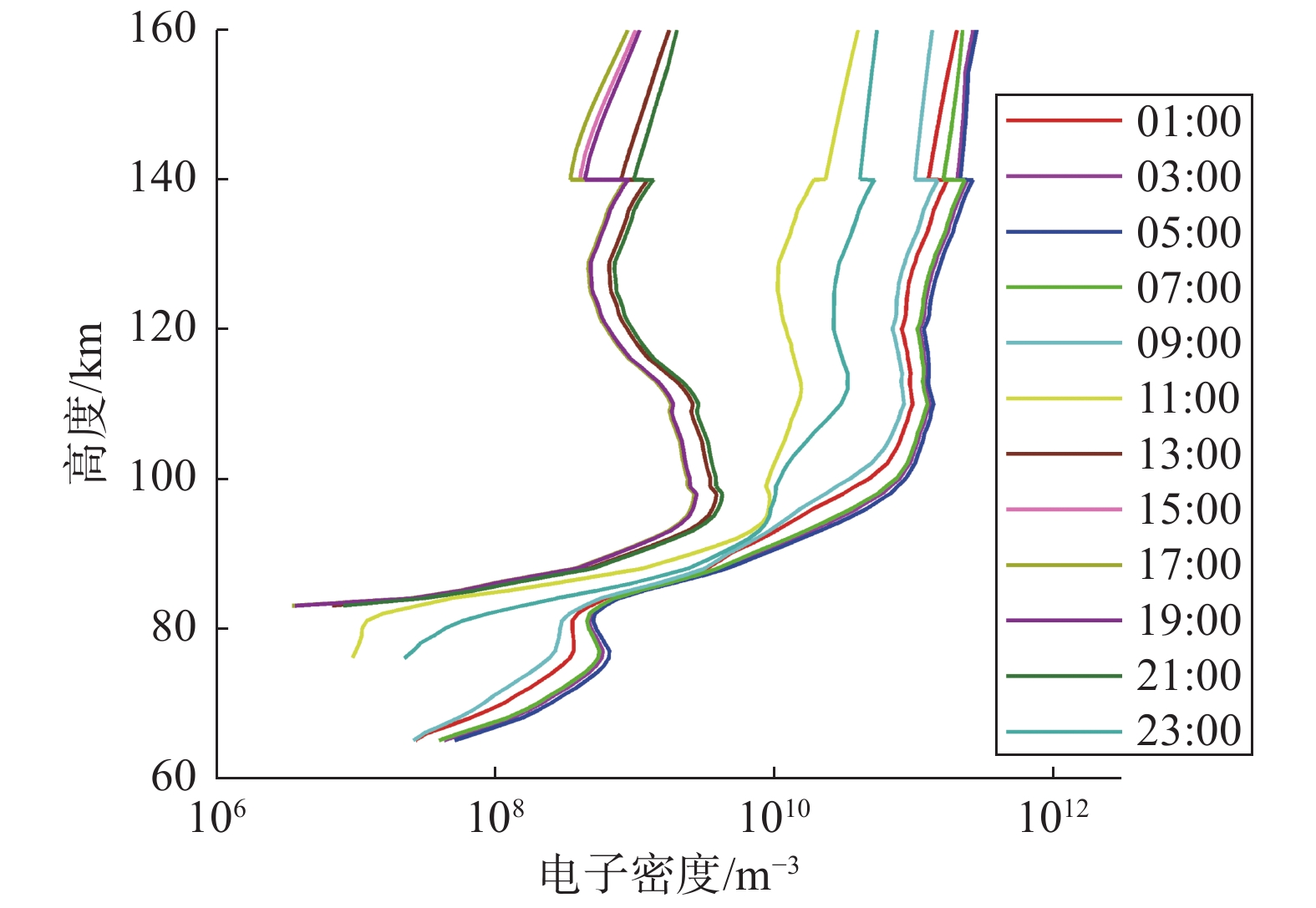

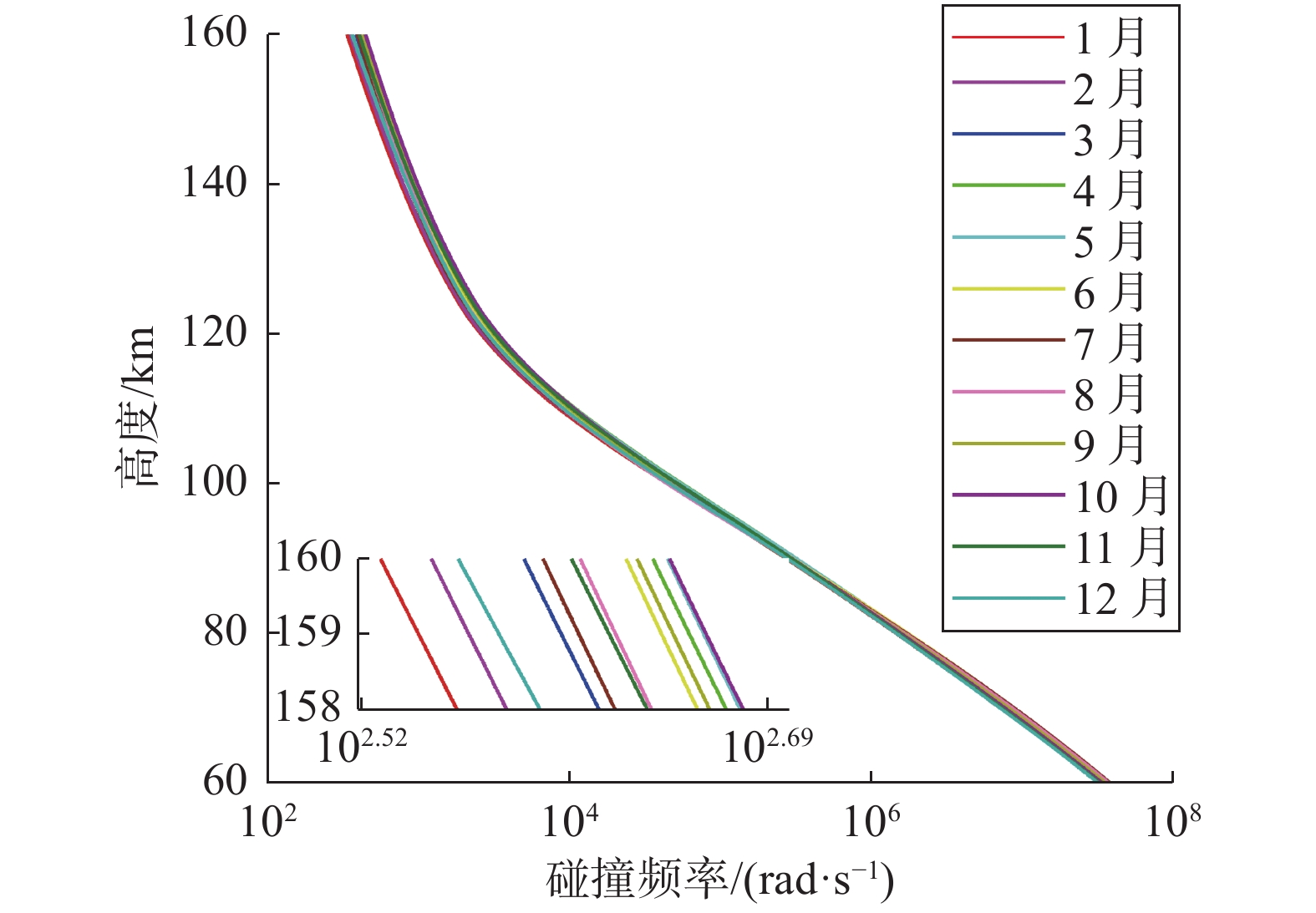

图3为2020-04-02的碰撞频率分布. 图4为取每个月2日06:00得到的碰撞频率分布年变化. 结合图1~4可以看出，虽然电子密度模型昼夜变化较大，但是碰撞频率变化不大.
1.3 BT-FDTD方法
麦克斯韦旋度方程为
\left\{ {\begin{array}{*{20}{c}} {\nabla \times {\boldsymbol{H}} = \dfrac{{\partial {\boldsymbol{D}}}}{{\partial t}}} \\ {\nabla \times {\boldsymbol{E}} = - \dfrac{{\partial {\boldsymbol{B}}}}{{\partial t}}} \end{array}} \right. . (3) 本构方程
\left\{ {\begin{array}{*{20}{c}} {{\boldsymbol{D}} = {\varepsilon _{\text{r}}}{\varepsilon _0}{\boldsymbol{E}}} \\ {{\boldsymbol{B}} = {\mu _{\text{r}}}{\mu _0}{\boldsymbol{H}}} \end{array}} \right. . (4) 非磁化电离层介质中的复介电常数
{\varepsilon _{\text{r}}} = 1 - \frac{{\omega _{\text{p}}^2}}{{{\omega ^2} + {\nu ^2}}} - {\text{j}}\frac{\nu }{\omega }\frac{{\omega _{\text{p}}^2}}{{{\omega ^2} + {\nu ^2}}} . (5) 式中：
{\omega _{\text{p}}} 为电离层电子振荡频率；\nu 为电离层碰撞频率；\omega 为电磁波频率.将式(5)代入到式(4)中，有
{\boldsymbol{D}} = {\varepsilon _{\text{r}}}{\varepsilon _0}{\boldsymbol{E}} = \left( {1 - \frac{{\omega _{\text{p}}^2}}{{{\omega ^2} - {\text{j}}\omega \nu }}} \right){\varepsilon _0}{\boldsymbol{E}} . (6) 采用双线性变换，令
{\text{j}}\omega \to \frac{2}{{\Delta t}}\frac{{1 - {{\textit{z}}^{ - 1}}}}{{1 + {{\textit{z}}^{ - 1}}}} , (7) {\omega ^2} = - {\text{j}}\omega \times {\text{j}}\omega , (8) 将式(7)、式(8)代入到式(6)中，得
\begin{split} {\boldsymbol{E}} =\;& \frac{{ - 4 - 2\nu \Delta t}}{{( - 4 - 2\nu \Delta t - \Delta {t^2}\omega _{\text{p}}^2){\varepsilon _0}}}{\boldsymbol{D}} +\\ \;&\frac{8}{{( - 4 - 2\nu \Delta t - \Delta {t^2} - \omega _{\text{p}}^2){\varepsilon _0}}}{{\textit{z}}^{ - 1}}{\boldsymbol{D}} + \\ \;&\frac{{2\nu \Delta t - 4}}{{( - 4 - 2\nu \Delta t - \Delta {t^2}\omega _{\text{p}}^2){\varepsilon _0}}}{{\textit{z}}^{ - 2}}{\boldsymbol{D}} -\\ \;&\frac{{8 - 2\Delta {t^2}\omega _{\text{p}}^2}}{{ - 4 - 2\nu \Delta t - \Delta {t^2}\omega _{\text{p}}^2}}{{\textit{z}}^{ - 1}}{\boldsymbol{E}} - \\ \;&\frac{{2\nu \Delta t - 4 - \Delta {t^2}\omega _{\text{p}}^2}}{{ - 4 - 2\nu \Delta t - \Delta {t^2}\omega _{\text{p}}^2}}{{\textit{z}}^{ - 2}}{\boldsymbol{E}} . \end{split} (9) 其他场量之间的关系同FDTD方法.
1.4 斜入射TE波的准一维BT-FDTD
麦克斯韦方程的TE波频域形式为
\left\{ {\begin{array}{*{20}{c}} {\dfrac{{\partial {H_{\textit{z}}}}}{{\partial y}} = {\text{j}}\omega {\varepsilon _0}{\varepsilon _{\text{r}}}(y,\omega ){E_x}} \\ { - \dfrac{{\partial {H_{\textit{z}}}}}{{\partial x}} = {\text{j}}\omega {\varepsilon _0}{\varepsilon _{\text{r}}}(y,\omega ){E_y}} \\ {\dfrac{{\partial {E_y}}}{{\partial x}} - \dfrac{{\partial {E_x}}}{{\partial y}} = - {\text{j}}\omega {\mu _0}{H_{\textit{z}}}} \end{array}} \right. . (10) 式(10)中前两式的时域形式为
\left\{ {\begin{array}{*{20}{c}} {\dfrac{{\partial {H_{\textit{z}}}(x,y,t)}}{{\partial y}} = {\varepsilon _0}\dfrac{{\partial [{\varepsilon _{\text{r}}}(y,t){E_x}(x,y,t)]}}{{\partial t}}} \\ { - \dfrac{{\partial {H_{\textit{z}}}(x,y,t)}}{{\partial x}} = {\varepsilon _0}\dfrac{{\partial [{\varepsilon _{\text{r}}}(y,t){E_y}(x,y,t)]}}{{\partial t}}} \end{array}} \right. . (11) 离散式(11)可得到由
{H_{\textit{z}}} \to {E_x} 和{H_{\textit{z}}} \to {E_y} 的时域步进计算式.根据分层半空间特点，推导式(10)中第三式的时域形式. 设入射波为
\exp \;( - {\text{j}}{k_x}x - {\text{j}}{k_y}y) ，将式(10)中的第二式对x 求导，并利用平面波算子替换关系{\partial \mathord{\left/ {\vphantom {\partial {\partial x}}} \right. } {\partial x}} \to - {\text{j}}{k_x} = - {\text{j}}{k_0}\sin\; \theta ，得到- {\text{j}}\omega {\varepsilon _0}{\varepsilon _{\text{r}}}\frac{{\partial {E_y}}}{{\partial x}} = - k_0^2{\sin ^2}\theta {H_{\textit{z}}} . (12) 由于波矢量的切向分量连续，则
{k_x} = {k_0}\sin \;\theta 在各个分层均适用，将式(12)代入式(10)中的第三式并记第l 层的介电系数为{\varepsilon _{l{\text{r}}}} ，则有\frac{{\partial {E_x}(x,y,t)}}{{\partial y}} = {\text{j}}\omega {\mu _0}\frac{{({\varepsilon _{l{\text{r}}}} - {{\sin }^2}\theta )}}{{({\varepsilon _{l{\text{r}}}})}}{H_{\textit{z}}} . (13) 引入磁场辅助量，令
{\tilde H_{\textit{z}}} = \frac{{{\varepsilon _{l{\text{r}}}} - {{\sin }^2}\theta }}{{{\varepsilon _{l{\text{r}}}}}}{H_{\textit{z}}} . (14) 则式(13)变为
\frac{{\partial {E_x}(x,y,t)}}{{\partial y}} = {\text{j}}\omega {\mu _0}{\tilde H_{\textit{z}}} . (15) 过渡到时域形式为
\frac{{\partial {E_x}(x,y,t)}}{{\partial y}} = {\mu _0}\frac{{\partial {{\tilde H}_{\textit{z}}}(x,y,t)}}{{\partial t}} . (16) 对离散式（16）进行FDTD可得到
{E_x} \to {\tilde H_{\textit{z}}} 的时域递推计算式. 对于半空间平面波斜入射TE情形，时域方程为式(11)和式(16)，可按照1.3节中的BT-FDTD方法进行计算. 这些方程类似于一维波方程，因而称为分层半空间中斜入射平面波传播的TE准一维波方程[21].最后，推导TE波的准一维方程中由磁场辅助量到磁场的递推公式.
由式(14)得
{\varepsilon _{l{\text{r}}}}{\tilde H_{\textit{z}}} = \left( {{\varepsilon _{l{\text{r}}}} - {{\sin ^2}}\theta } \right){H_{\textit{z}}} . (17) 将式(5)代入到式(17)中，并采用双线性变换得
\begin{split} H_{\textit{z}}^{n + 1/2} =\;& - \frac{{ {8\left( {1 - {{\sin }^2}\theta } \right) - 2\Delta {t^2}\omega _{\text{p}}^2} }}{{ { {\left( - 4 - 2v\Delta t\right)} \left( {1 - {{\sin }^2}\theta } \right) - \Delta {t^2}\omega _{\text{p}}^2} }}H_{\textit{z}}^{n - 1/2} - \\ &\frac{{ { {\left( - 4 + 2v\Delta t \right)} \left( {1 - {{\sin }^2}\theta } \right) - \Delta {t^2}\omega _{\text{p}}^2} }}{{ { {\left( - 4 - 2v\Delta t \right)} \left( {1 - {{\sin }^2}\theta } \right) - \Delta {t^2}\omega _{\text{p}}^2} }}H_{\textit{z}}^{n - 3/2} + \\ &\frac{{ { - 4 - 2v\Delta t - \Delta {t^2}\omega _{\text{p}}^2} }}{{ {\left( { - 4 - 2v\Delta t} \right)\left( {1 - {{\sin }^2}\theta } \right) - \Delta {t^2}\omega _{\text{p}}^2} }}\tilde H_{\textit{z}}^{n + 1/2} + \\ &\frac{{ {8 - 2\Delta {t^2}\omega _{\text{p}}^2} }}{{ { {\left( - 4 - 2v\Delta t \right)} \left( {1 - {{\sin }^2}\theta } \right) - \Delta {t^2}\omega _{\text{p}}^2} }}\tilde H_{\textit{z}}^{n - 1/2} + \\ &\frac{{ { - 4 + 2v\Delta t - \Delta {t^2}\omega _{\text{p}}^2} }}{{ { {\left( - 4 - 2v\Delta t \right)} \left( {1 - {{\sin }^2}\theta } \right) - \Delta {t^2}\omega _{\text{p}}^2} }}\tilde H_{\textit{z}}^{n - 3/2}. \end{split} (18) 根据式(18)，可得到
{\tilde H_{\textit{z}}} \to {H_{\textit{z}}} 的递推公式.1.5 方法验证

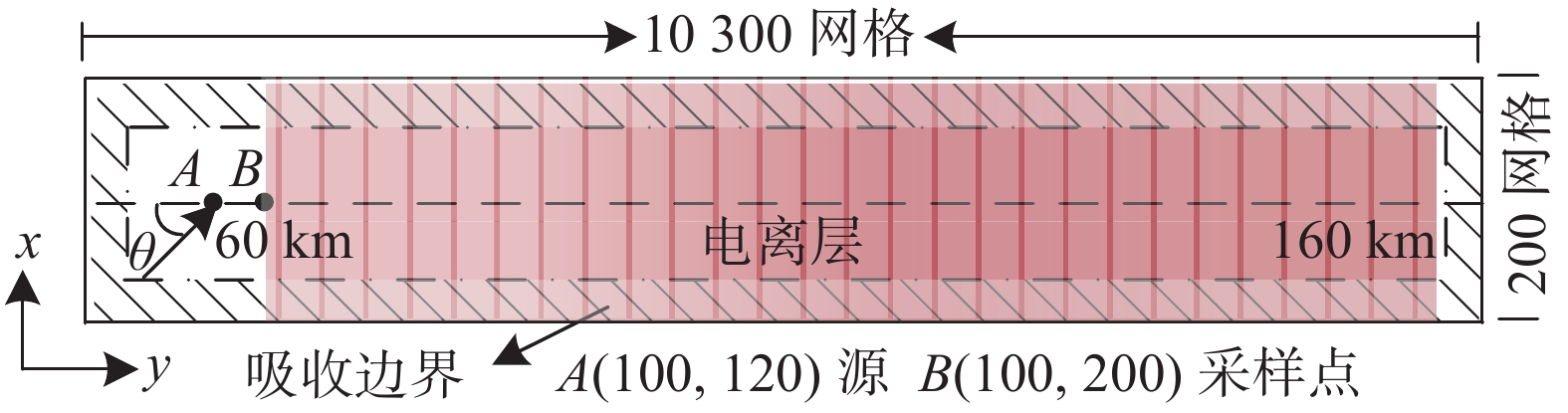

在1.4节中，对分层半空间中斜入射TE波的准一维BT-FDTD方法进行了公式推导. 本节通过一个计算算例，与混合矩阵法（hybrid matrix method, HMM）[22-23]进行比较，验证算法的正确性. 仿真计算模型如图5所示，电离层高度为60~160 km，每10 m取一个值，共10 000层；准一维BT-FDTD方法总网格大小为
200 \times 10\;300 ，200~10 200层为电离层，计算网格大小为10\;{\text{m}} \times 10\;{\text{m}} ，时间步长为{\text{1}}{\text{.67}} \times {\text{1}}{{\text{0}}^{ - 8}}{\text{ s}} ，吸收边界80层，源位于（100, 120）网格处，入射角为\theta ，采样点位于（100，200）.算例模型参数为：电离层模型选取2020-04-02 T06:00的电子密度分布模型和碰撞频率模型，入射角度为

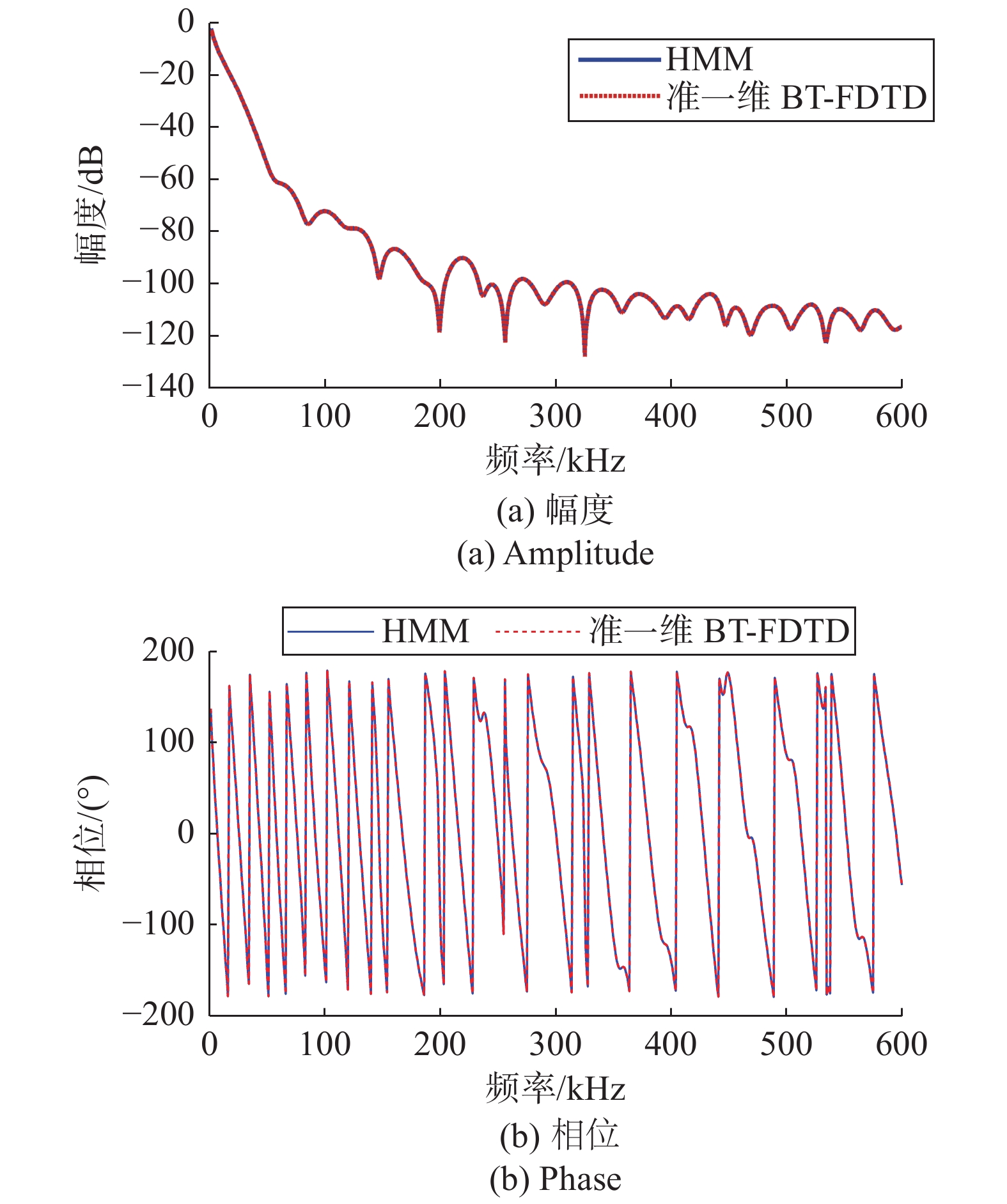

\theta = 45°. 两种方法计算得到的反射系数随入射波频率的变化如图6所示. 可以看到，电波斜入射时，两种方法得到的反射系数完全吻合，所采用的准一维BT-FDTD方法用于计算分层半空间中低频波的反射信号是正确的.![]()
图 6 2020-04-02T06:00反射系数随入射波频率的变化Fig. 6 Change of reflection coefficient with the frequency of incident wave at 6:00 on April 2, 20202 信号反射特性分析
采用上述模型及方法，对罗兰C信号经电离层反射传播中的信号反射特性进行分析. 电离层范围选取及准一维BT-FDTD网格参数同1.5节.
2.1 反射系数随入射角度的变化

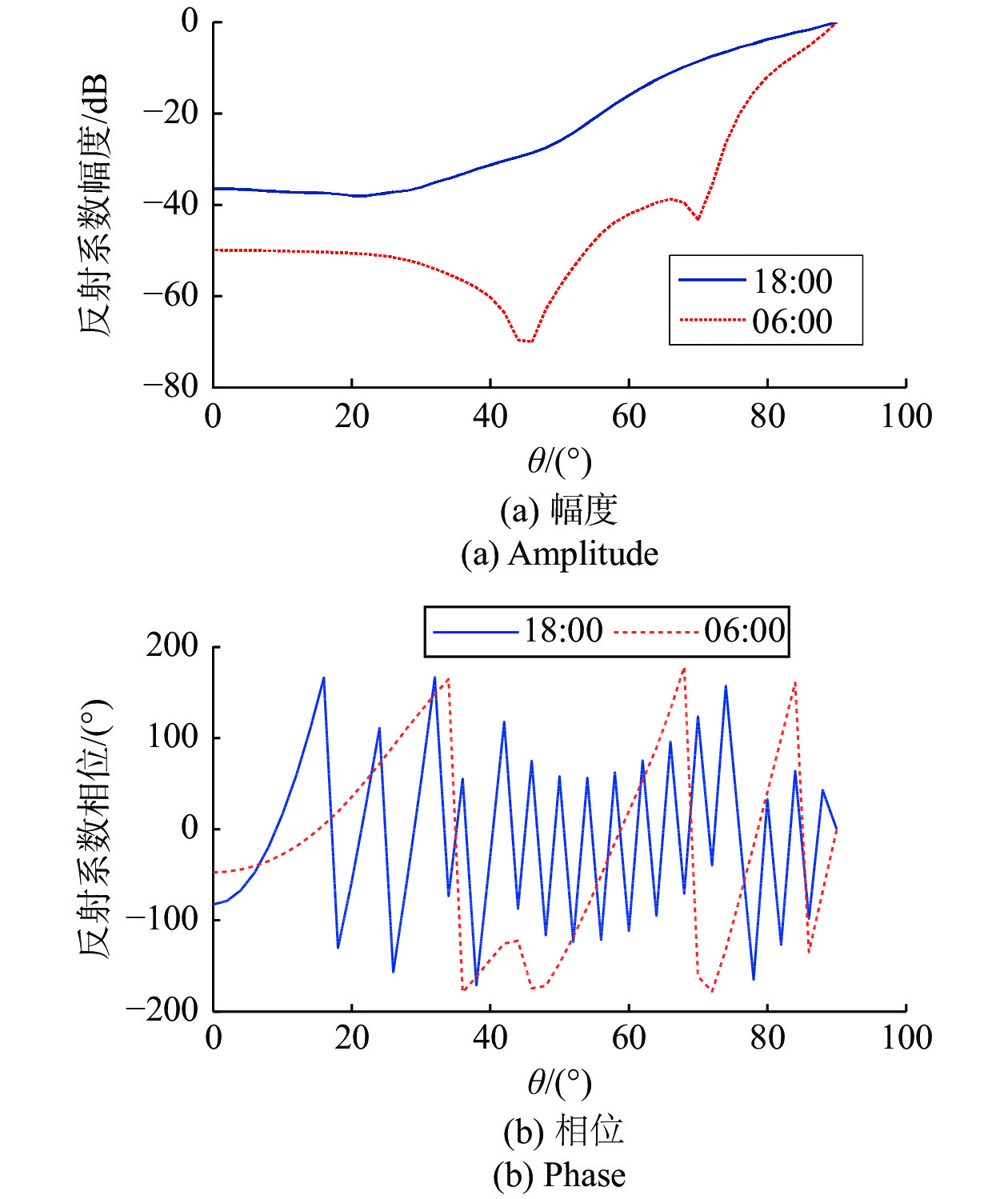

计算图1~4中06:00、18:00模型参数下反射系数随入射角度的变化，结果如图7所示. 可以看到夜间（18:00）电离层反射系数幅度大于白天（06:00），天波信号更强；随着入射角的增大，反射系数先减小再增大；不管白天还是夜间，入射角度大时，反射信号强度强于小角度入射. 因此，天地波复合定位中，近距离时地波信号较强，采用地波定位；当距离较远时，采用天波定位.
![]()
图 7 2020-04-02反射系数随入射角的变化Fig. 7 Change of reflection coefficient with incident angle on April 2, 20202.2 随时间的变化
选取θ=60°计算一天、一年当中反射信号的幅度和时延. 此处选取反射系数中100 kHz频点的反射信号幅度；因直接采用相位计算时延存在相位模糊度问题，此处采用FFT/IFFT频谱相除法[24]对罗兰C信号过电离层的时延进行计算. 一天中反射信号幅度、时延计算结果如表1所示. 可以看到：一天之中，其他条件不变，仅通过电离层反射，幅度差可达32.22 dB，时延差可达69.03 μs；在昼夜过渡期间差异较大，其他时间较为平稳. 一年中每个月同一天同一时刻反射信号幅度、时延计算结果如表2所示. 可以看到，一年之中，其他条件不变，仅通过电离层反射，幅度差可达20.97 dB，时延差可达6.49 μs.
表 1 2020-04-02各个时刻反射信号幅度和时延Tab. 1 Reflected signal amplitude and time delay at various times on April 2, 2020时刻 幅度/dB 时延/μs 时刻 幅度/dB 时延/μs 01:00 −46.94 18.80 13:00 −15.50 86.20 02:00 −44.34 18.83 14:00 −15.77 86.60 03:00 −42.81 18.83 15:00 −16.01 86.80 04:00 −41.70 18.79 16:00 −16.08 86.90 05:00 −41.51 18.75 17:00 −16.07 87.00 06:00 −42.09 18.75 18:00 −16.03 87.63 07:00 −43.38 18.60 19:00 −15.93 86.30 08:00 −45.10 18.78 20:00 −15.62 86.40 09:00 −47.16 18.75 21:00 −15.44 86.20 10:00 −47.55 18.60 22:00 −19.54 86.40 11:00 −26.89 85.40 23:00 −41.26 51.22 12:00 −15.33 85.70 24:00 −46.38 18.77 表 2 2020年每月2日06:00反射信号幅度和时延Tab. 2 Reflected signal amplitude and time delay at 6:00 on the 2nd of each month in 2020时刻 幅度/dB 时延/μs 01-02T06:00 −46.55 20.20 02-02T06:00 −46.89 20.38 03-02T06:00 −45.78 18.80 04-02T06:00 −42.09 18.75 05-02T06:00 −38.34 17.73 06-02T06:00 −35.74 17.75 07-02T06:00 −32.78 17.80 08-02T06:00 −28.59 18.02 09-02T06:00 −25.92 18.18 10-02T06:00 −30.95 18.20 11-02T06:00 −35.29 21.30 12-02T06:00 −37.10 24.22 2.3 反射信号多径分析

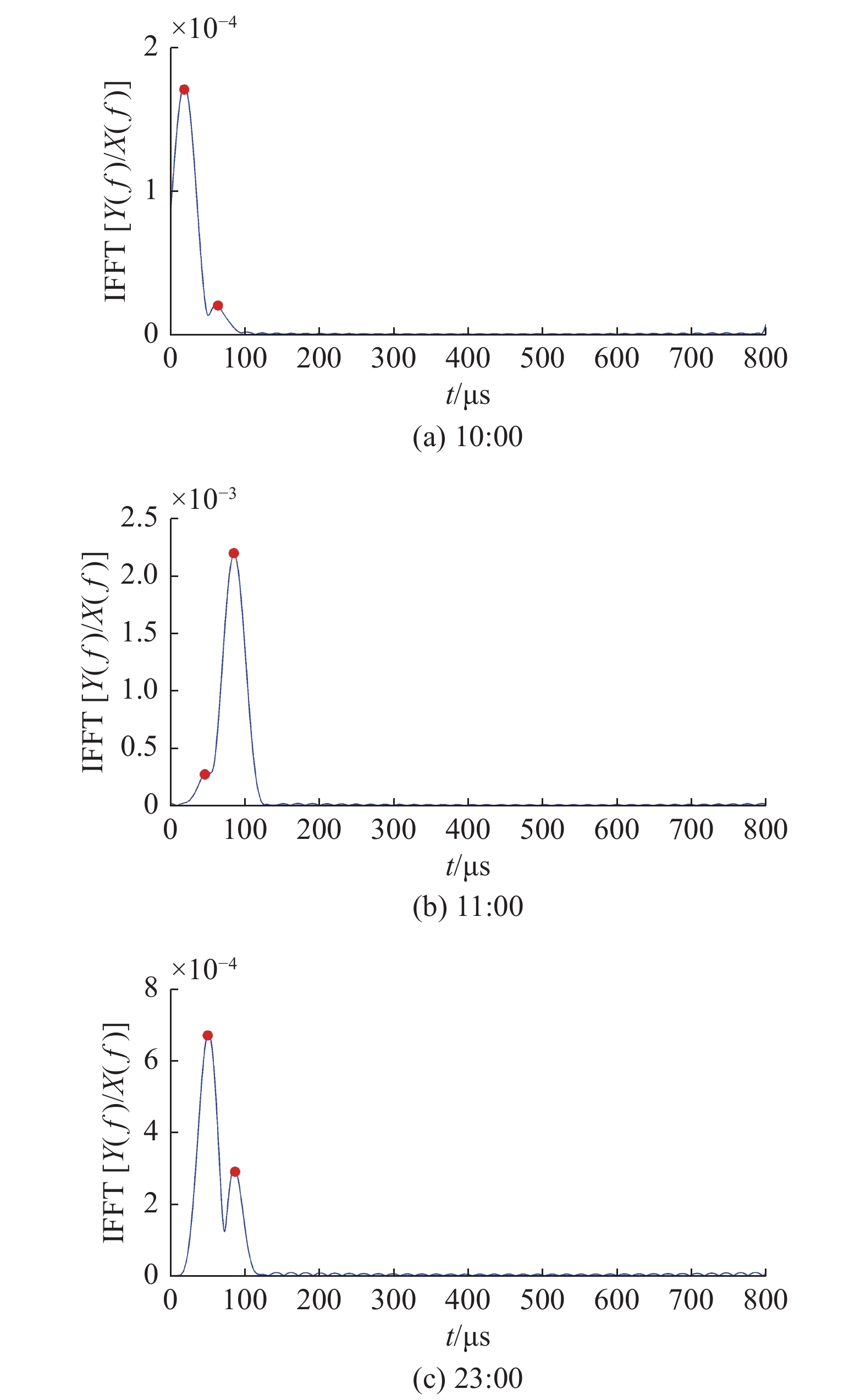

在对2020-04-02一天中信号时延计算中，发现当出现昼夜交替电离层电子密度变化剧烈期间，会出现不止一个罗兰C信号，如图8所示，尤其23:00多径信号幅值较大. 因此，当接收机工作在这个时段时，要考虑这个多径信号的影响；在对实际天波采集信号中的多径信号来源进行分析时，也可结合实际电离层模型对反射信号进行分析，考虑采集时间段内来自电离层本身的多径.
![]()
图 8 2020-04-02信号FFT/IFFT频谱相除法分析结果Fig. 8 Signal analysis result by FFT/IFFT spectrum division method on April 2, 20203 结 论
本文针对低频天波经电离层反射传播反射信号特性进行分析. 一天中，其他条件不变，经电离层反射的罗兰C低频天波信号幅度相差最大可达32.22 dB，时延差可达69.03 μs；一年之中，其他条件不变，仅通过电离层反射，幅度差可达20.97 dB，时延差可达6.49 μs. 低频天波经电离层反射信号一般包含一个完整的罗兰C信号，在昼夜过渡时会出现两个信号. 本文的分析对罗兰C实际采集信号分析以及接收机的研制具有积极的意义.
-
![]()
图 2 2020年电离层电子密度随月份的变化
Fig. 2 Variation of ionospheric electron density with month in 2020
![]()
图 6 2020-04-02T06:00反射系数随入射波频率的变化
Fig. 6 Change of reflection coefficient with the frequency of incident wave at 6:00 on April 2, 2020
![]()
图 7 2020-04-02反射系数随入射角的变化
Fig. 7 Change of reflection coefficient with incident angle on April 2, 2020
![]()
图 8 2020-04-02信号FFT/IFFT频谱相除法分析结果
Fig. 8 Signal analysis result by FFT/IFFT spectrum division method on April 2, 2020
表 1 2020-04-02各个时刻反射信号幅度和时延
Tab. 1 Reflected signal amplitude and time delay at various times on April 2, 2020
时刻 幅度/dB 时延/μs 时刻 幅度/dB 时延/μs 01:00 −46.94 18.80 13:00 −15.50 86.20 02:00 −44.34 18.83 14:00 −15.77 86.60 03:00 −42.81 18.83 15:00 −16.01 86.80 04:00 −41.70 18.79 16:00 −16.08 86.90 05:00 −41.51 18.75 17:00 −16.07 87.00 06:00 −42.09 18.75 18:00 −16.03 87.63 07:00 −43.38 18.60 19:00 −15.93 86.30 08:00 −45.10 18.78 20:00 −15.62 86.40 09:00 −47.16 18.75 21:00 −15.44 86.20 10:00 −47.55 18.60 22:00 −19.54 86.40 11:00 −26.89 85.40 23:00 −41.26 51.22 12:00 −15.33 85.70 24:00 −46.38 18.77
下载: 导出CSV
表 2 2020年每月2日06:00反射信号幅度和时延
Tab. 2 Reflected signal amplitude and time delay at 6:00 on the 2nd of each month in 2020
时刻 幅度/dB 时延/μs 01-02T06:00 −46.55 20.20 02-02T06:00 −46.89 20.38 03-02T06:00 −45.78 18.80 04-02T06:00 −42.09 18.75 05-02T06:00 −38.34 17.73 06-02T06:00 −35.74 17.75 07-02T06:00 −32.78 17.80 08-02T06:00 −28.59 18.02 09-02T06:00 −25.92 18.18 10-02T06:00 −30.95 18.20 11-02T06:00 −35.29 21.30 12-02T06:00 −37.10 24.22
下载: 导出CSV
-
[1] GRUNIN A P, KALINOV G A, BOLOKHOVTSEV A V, et al. Method to improve accuracy of positioning object by eLoran system with applying standard Kalman filter[J]. Journal of physics conference series,2018,1015(032050):1-7.
[2] National Timing Resilience and Security Act of 2018[EB/OL]. (2018-12-04) [2021-09-30]. https://www.congress.gov/bill/115th-congress/senate-bill/140/text#toc-id89e563a8d5524c5a84cacf66865f7ba1.
[3] 苗永瑞, 杨克俊, 郑恒秋. 在长波授时中一跳天波传播时延的予测[J]. 陕西天文台台刊,1980(1):27-34. MIAO Y R, YANG K J, ZHENG H Q. Prediction of the propagation time delay of one-hop skywave in long wave timing[J]. CSAO publications,1980(1):27-34. (in Chinese)
[4] 潘威炎. 关于地球曲率对低频电波电离层反射系数计算的影响[J]. 物理学报,1981,30(5):661-670. doi: 10.7498/aps.30.661 PAN W Y. Influence of earth’s curvature on calculation of ionosphere reflection at LF and VF bands[J]. Acta physica sinica,1981,30(5):661-670. (in Chinese) doi: 10.7498/aps.30.661
[5] 田育庶. 低频天波远距离传播日、季变化的观测与分析[J]. 空间科学学报,1993,13(3):231-238. TIAN Y S. Diurnal and seasonal variations of the LF sky-wave propagation over long distance[J]. Chinese journal of space science,1993,13(3):231-238. (in Chinese)
[6] WANG J. Seasonal variation of LF/MF sky-wave field strengths[J]. IEEE transactions on broadcasting,2008,54(3):437-440. doi: 10.1109/TBC.2008.919390
[7] 王素琴, 潘炼德. 太阳常数的变化与太阳软x射线辐射流量及低频天波时延的关系[J]. 陕西天文台台刊,1998,21(1):49-53. WAND S Q, PAN L D. Relationships between the variation of the solar constant and the solar soft x-ray radiation and LF skywave time delay[J]. CSAO publications,1998,21(1):49-53. (in Chinese)
[8] 潘威炎, 何光泉. 利用罗兰-C讯号获取低电离层等效反射高度和反射系数的一种方法[J]. 电波科学学报, 1986, 1(1): 28-40. PAN W Y, HE G Q. A method for obtaining equivalent height and the reflection coefficient of lower ionosphere by measuring Loran-c signal waveforms[J]. Chinese journal of radio science, 1986, 1(1): 28-40. (in Chinese)
[9] 田育庶, 牛有田. 低频天波传播预测与低电离层模式参数的测定[J]. 电波科学学报,2002,17(1):29-34. doi: 10.3969/j.issn.1005-0388.2002.01.007 TIAN Y J, NIU Y T. A complete method of LF sky-wave propagation prediction and measurement of lower ionosphere model parameters[J]. Chinese journal of radio science,2002,17(1):29-34. (in Chinese) doi: 10.3969/j.issn.1005-0388.2002.01.007
[10] 潘威炎. 长波超长波极长波传播[M]. 成都: 电子科技大学出版社, 2004. PAN W Y. Long wave ultra long wave extremely long wave propagation[M]. Chengdu: University of Electronic Science and Technology Press, 2004. (in Chinese)
[11] CUMMER S A. Modeling electromagnetic propagation in the Earth-ionosphere waveguide[J]. IEEE transactions on antennas and propagation,2000,48(9):1420-1429. doi: 10.1109/8.898776
[12] WAKAI N, KURIHARA N, OTSUKA A. Numerical method for calculating LF sky-wave, ground-wave and their resultant wave field strengths[J]. Electronics letters,2004,40(5):288-290. doi: 10.1049/el:20040207
[13] BERENGER J P. Use of the FDTD method for computing the VLF-LF propagation in the Earth-ionosphere waveguide[C]// IEEE Antennas and Propagation Society International Symposium, 2006: 3785-3788.
[14] FENG B, LV Y K. Approximate solution for vertically polarized VLF/LF waves in lower ionosphere[C]// International Symposium on Antennas, Propagation and EM Theory, 2012: 497-499.
[15] BÉRENGER J P. An effective FDTD scheme for the propagation of VLF-LF radiowaves in the Earth-ionosphere waveguide[C]// USNC-URSI Radio Science Meeting (Joint with AP-S Symposium), 2014: 46.
[16] RODRIGUEZ D, LUMDSEN N, HANSEN P, et al. Modification of the LF transmit site at Dixon to support RF propagation and ionosphere research[C]// The United States National Committee of URSI National Radio Science Meeting (USNC-URSI NRSM), 2016.
[17] ZHOU L L, YAN J J, MU Z L, et al. Field-strength variations of lf one-hop sky waves propagation in the earth-ionosphere waveguide at short ranges[J]. IEEE antennas and wireless propagation letters,2019,18(9):1780-1783. doi: 10.1109/LAWP.2019.2929780
[18] ZHOU L L, WANG Q Q, MU Z L, et al. Decomposition of LF resultant waves with multi-propagation modes in the earth-ionosphere waveguide[J]. IEEE transactions on antennas and propagation,2020,69(6):3443-3450.
[19] BANKS P. Collision frequencies and energy transfer. electrons[J]. Planetary and space science,1966,14(11):1085-1103. doi: 10.1016/0032-0633(66)90024-9
[20] XI X L, LI Z W, LIU J F, et al. FDTD simulation for wave propagation in anisotropic dispersive material based on bilinear transform[J]. IEEE transactions on antennas and propagation,2015,63(11):5134-5138. doi: 10.1109/TAP.2015.2475629
[21] 葛德彪, 闫玉波. 电磁波时域有限差分方法[M]. 西安: 西安电子科技大学出版社, 2011: 328. GE D B, YAN Y B. Finite-difference time-domain method for electromagnetic waves[M]. Xi’an: Xidian University Press, 2011: 328. (in Chinese)
[22] NING J, TAN E L. Simple and stable analysis of multilayered anisotropic materials for design of absorbers and shields[J]. Materials & design,2009,30(6):2061-2066.
[23] 李慧, 刘江凡, 焦子涵, 等. 磁化分层等离子体中电磁波传播特性研究[J]. 强激光与粒子束,2018,30(11):113202. doi: 10.11884/HPLPB201830.180203 LI H, LIU J F, JIAO Z H, et al. Propagation characteristics of electromagnetic waves in magnetized plasma[J]. High power laser and particle beams,2018,30(11):113202. (in Chinese) doi: 10.11884/HPLPB201830.180203
[24] ZHANG K, WAN G B, XI X L. Skywave delay estimation in enhanced Loran based on extended invariance principle weighted Fourier transform and relaxation algorithm[J]. IET radar sonar & navigation,2019,13(8):1344-1349.
-
