A low-profile wideband dielectric resonator antenna suitable for beam-steering applications
-
摘要: 近年来,为解决传统介质谐振器天线(dielectric resonator antenna, DRA)体积庞大等问题,新颖的低剖面DRA如介质贴片天线和平面介质天线被提出并迅速成为研究热点. 然而,现有的低剖面DRA设计要么平面尺寸较大(>0.5λ0×0.5λ0),要么带宽较窄(<10%),限制了它们的实际应用. 文中提出了一种具有小型化平面尺寸的宽带低剖面DRA. 本天线采用介质贴片设计,顶部为高介电常数的介质贴片,中间为低介电常数的介质基板,底部为缝隙馈电结构. 缝隙馈电结构可激励起介质贴片谐振器的基模TE111和高次模TE131两种工作模式,这两种模式的场分布在贴片边缘部分存在基模场强较弱而高次模场强较强的显著区别. 本设计巧妙地利用了该区域的模式场强区别,通过略微增加贴片边缘部分高度来显著影响高次模谐振频率而轻微影响基模谐振频率,从而将高次模TE131的谐振频率迅速下拉并与基模TE111的谐振频率靠近合并,在不增大介质贴片平面尺寸的前提条件下获得宽带工作效果. 本天线的三维尺寸为0.35λ0×0.35λ0×0.08λ0 (λ0为中心频率处的空气中波长),线极化实物案例测试结果表明该天线具有18.5%的−10 dB阻抗带宽以及7.3 dBi的最大增益. 该天线平面尺寸小,适用于具有波束扫描功能的阵列天线设计;且提出的设计理念还可进一步拓展应用于圆极化天线设计.
-
关键词:
- 低剖面 /
- 介质谐振器天线(DRA) /
- 宽带 /
- 波束扫描 /
- 圆极化
Abstract: Recently, to solve the huge volume of conventional dielectric resonator antenna (DRA), the innovative low-profile DRAs, such as dense dielectric patch antenna (DDPA) and planar DRA, have been developed, and quickly become the hot spots. However, the existing low-profile DRA designs have disadvantages such as large planar sizes (>0.5λ0×0.5λ0) or narrow bandwidths (<10%), which limit their applications. In this paper, a low-profile wideband DRA with a miniaturized planar size is studied. This antenna adopts a dense dielectric patch resonator (DDPR) design, which has a high permittivity dielectric sheet on the top, a low permittivity substrate in the middle, and a slot feeding structure on the bottom. The slot feeding structure can excite two working modes of the DDPR, which are TE111 and TE131, respectively. The two modes have very different field distributions at the edge area of the DDPR, that is the E-field distribution of TE111 is very weak while the E-field of TE131 is quite strong. Based on the observation, we propose a technique of slightly increasing the height of the edge area of the DDPR, which can significantly affect the TE131 resonant frequency while slightly affect the TE111 resonant frequency. With this technique, the resonant frequency of TE131 mode can be quickly pulled down and merged with that of TE111 mode. The operating bandwidth, therefore, can be greatly enhanced without increasing the planar size of the DDPR. The size of the antenna is kept as 0.35λ0×0.35λ0×0.08λ0. Measured results show that the linearly polarized antenna prototype has a −10 dB impedance bandwidth of 18.5% and a maximum gain of 7.3 dBi. Simulated results of the 1×5 array show that the antenna is suitable for beam-steering applications. Further, the design concept is extended to a design of circularly polarized antenna, which also has a compact size and an enhanced bandwidth.-
Keywords:
- low-profile /
- dielectric resonator antenna /
- wideband /
- beam-forming /
- circularly polarized
-
引 言
大规模多输入多输出(multiple-input multiple-output, MIMO)波束扫描技术作为5G的关键技术之一,能够提供更高的天线阵列增益、更好的信号覆盖和更优的频谱效率[1]. 波束扫描的性能在很大程度上取决于阵列波束的扫描范围[2-3]. 为了避免栅瓣影响阵列波束扫描角度,用于波束扫描的天线阵列应具有紧凑的阵元间距,一般不超过半个波长(0.5λ0)[4].
介质谐振器天线(dielectric resonator antenna, DRA)因其损耗低、成本低和设计灵活性高等固有优势而受到广泛关注[5-6]. 近年来,为解决传统DRA体积大和增益低等问题,出现了新颖的低剖面DRA设计,如介质贴片天线[7-8]和平面介质天线[9]等. 然而,由于采用高介电常数的介质材料来实现低剖面天线,这类天线的辐射Q值通常较高,导致阻抗带宽受限(小于5%)[8-9]. 目前,学术界提出了多种技术来提升低剖面DRA的工作带宽. 文献[10]通过将DRA的基模与馈电缝隙的模式巧妙结合,获得了10.5%的阻抗宽带. 文献[11]通过扩大DRA的宽高比,大幅增加贴片平面尺寸,将高次模下移与基模合并以提高带宽. 文献[12]通过增加寄生单元,提升DRA的带宽. 文献[13]通过添加高反射频率选择性表面(frequency selective surface, FSS)底板,获得宽的工作频带. 然而,这些带宽增强设计往往都以增大天线的平面尺寸(>0.5λ0×0.5λ0)为代价,导致其在阵列应用时难以满足半波长阵元间距,因而不适合波束扫描应用.
本文提出了一种具有小平面尺寸的宽带低剖面DRA的设计方法. 设计思想基于介质贴片谐振器的基模TE111和高次模TE131这两种工作模式的场分布,即在贴片边缘部分存在基模场强较弱而高次模场强较强的显著区别. 本设计巧妙地利用了该区域的模式场强区别,在不扩大DRA平面尺寸的条件下,通过略微增加该区域的介质高度,使得高次模谐振频率受到显著影响并向下移动,而对基模TE111谐振频率影响相对较小,两者被合并至同一通带内从而获得展宽的工作带宽. 本设计提出的线极化(linearly polarized, LP)实物案例测试结果表明该天线具有18.5%的−10 dB阻抗带宽以及7.3 dBi的最大增益,该天线的三维尺寸为0.35λ0×0.35λ0×0.08λ0,不仅满足无线设备小型化和轻薄化的发展需求,其拓展的阵列设计还可以很好地适用于5G波束扫描应用. 同时,本文提出的设计理念具有很好的拓展性,可进一步应用于圆极化(circularly polarized, CP)天线设计.
1 天线结构及理论分析
1.1 天线结构

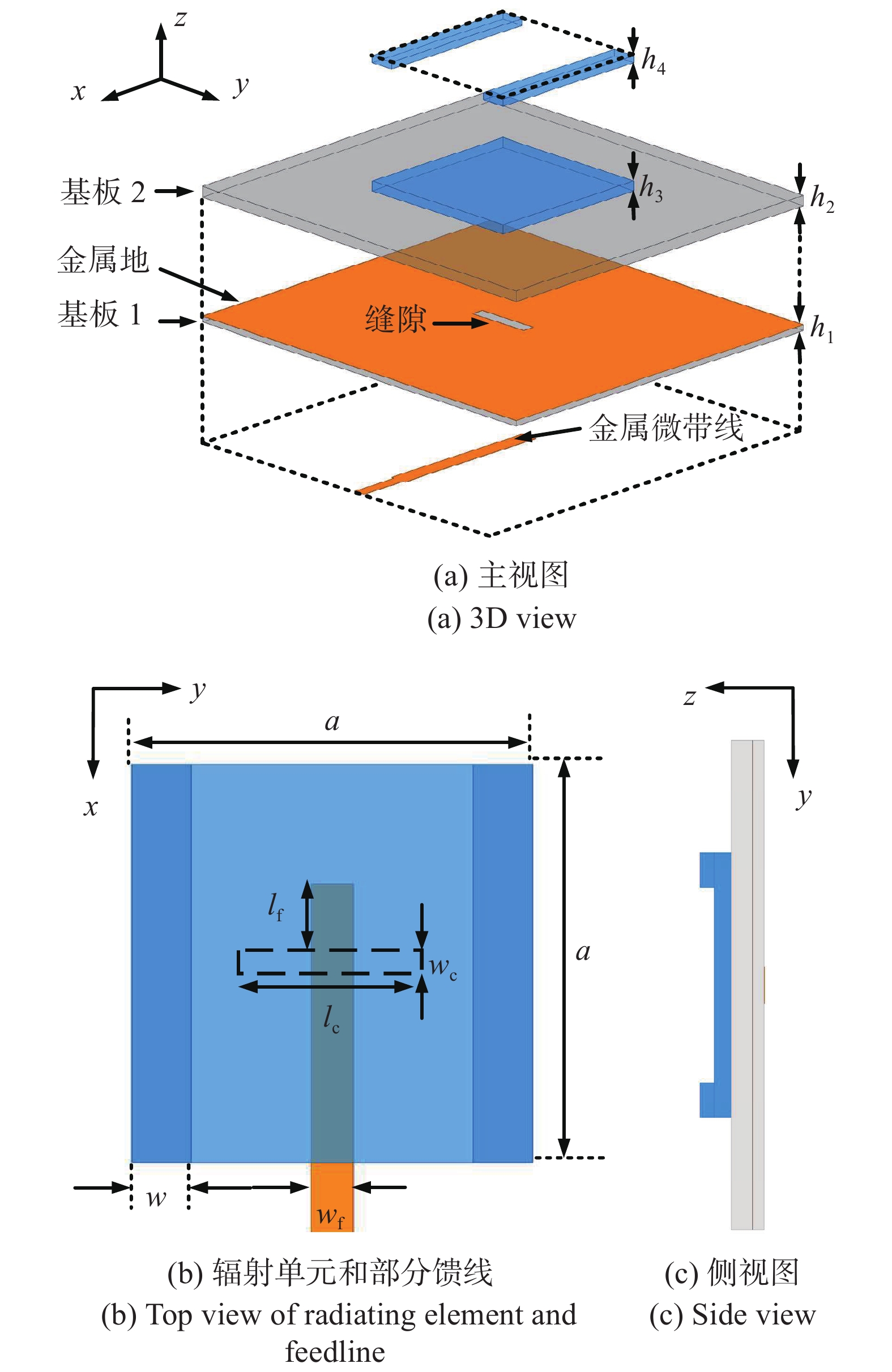

本文所设计的宽带低剖面DRA结构如图1所示. 该天线采用缝隙耦合馈电方式,顶部为高介电常数介质贴片,中间为低介电常数支撑基板(基板2),底部为缝隙馈电结构(基板1). 顶部贴片的边长a = 19 mm,中间部分的高度h3 = 1.2 mm,边缘部分的宽度w = 2.5 mm,边缘部分增加的高度h4 = 1 mm;基板2的高度h2 = 1.5 mm;基板1的高度h1 = 0.8 mm;其上表面是刻蚀有缝隙的金属地,缝隙的长度lc = 7 mm,宽度wc = 2.9 mm;下表面印刷有一根金属微带线,微带线宽度wf = 2.6 mm. 微带线穿过缝隙中心并与之正交,一端延长至电路板的边缘以方便焊接SMA接头,另一端是用于调整天线阻抗匹配的开路枝节,枝节的长度lf = 1.8 mm.
在本设计中,基板1和基板2所选用的材料均为Rogers 4003C层压板(εr1 = 3.55, tan δ = 0.0027),顶部的贴片采用高介电常数εr2 = 45的陶瓷材料制成. 基板采用多层印刷电路板(printed circuit board, PCB)工艺制造,而陶瓷介质贴片通过胶水粘结在基板2上表面. 利用ANSYS HFSS软件对天线进行仿真和优化.
1.2 理论分析及设计步骤

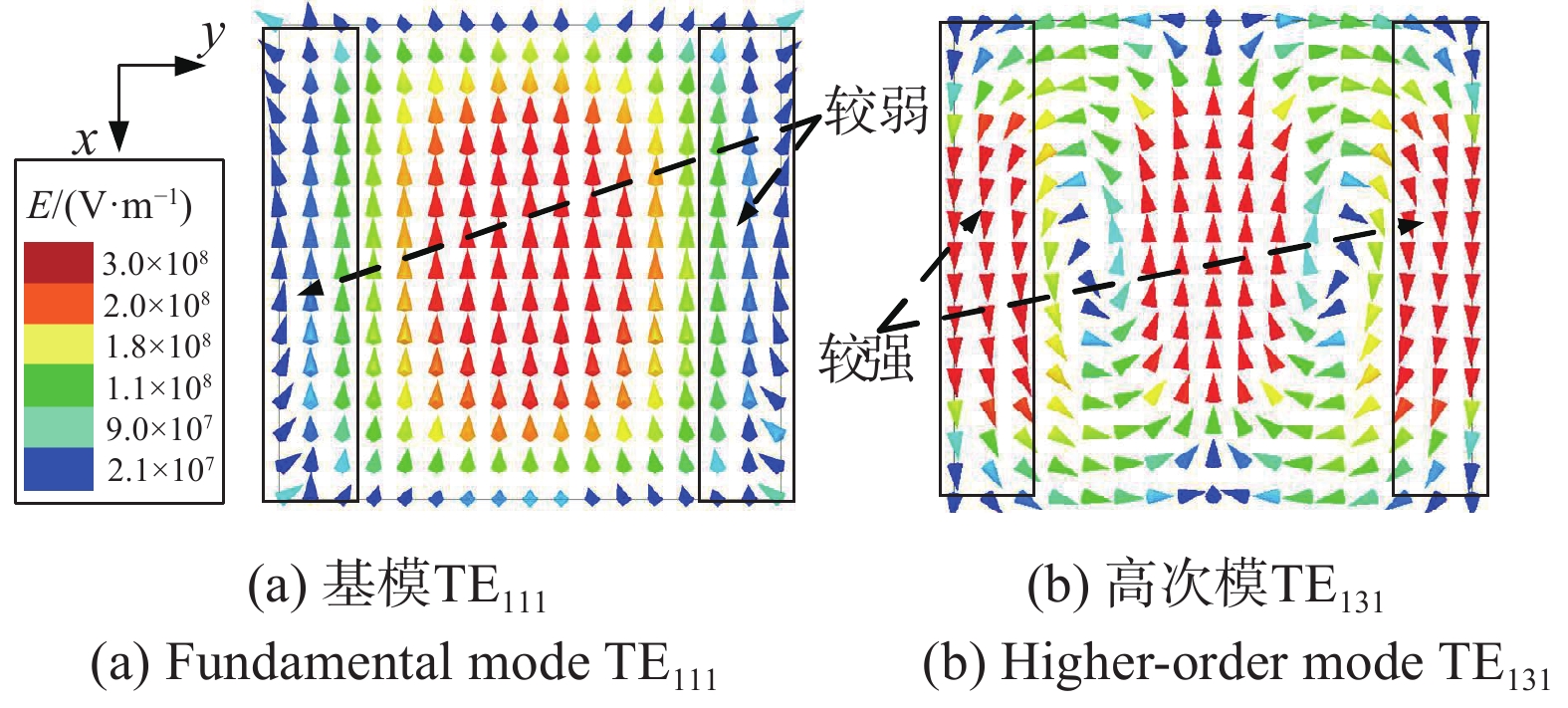

图2给出了介质贴片谐振器在两个谐振频率上的电场分布俯视图. 可以看出,该DRA的两个谐振频率分别由基模TE111和高次模TE131两种工作模式产生. 通过观察可知,基模TE111中贴片边缘部分区域的电场强度较弱,高次模TE131中该区域的电场强度相对要强得多. 因此,可以预测,改变这一区域的介质贴片高度对高次模谐振频率的影响要比对基模谐振频率的影响大很多. 实际上,只要略微增加贴片该区域的高度,高次模TE131的谐振频率就可以被迅速下拉并与基模TE111的谐振频率靠近合并,从而在不增大介质贴片平面尺寸的条件下获得宽带工作效果.

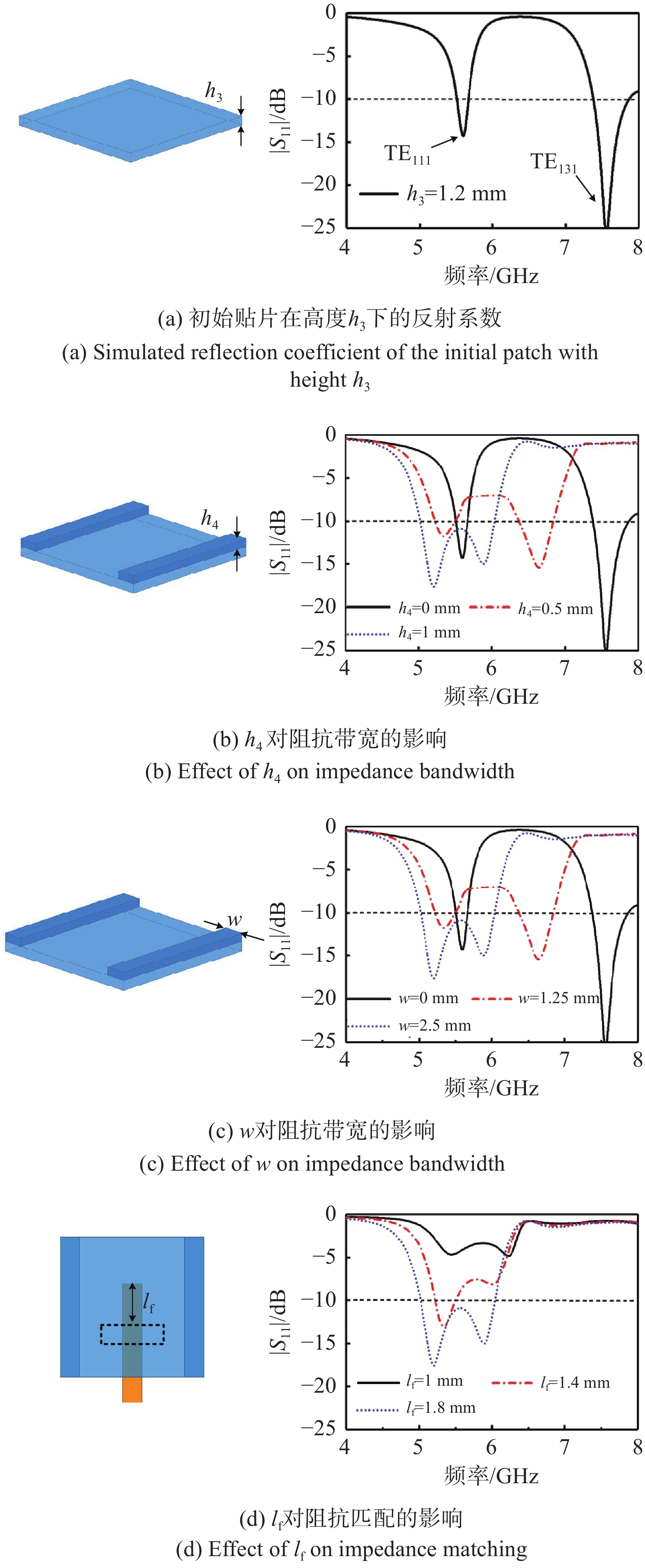

如图3所示,基于上述分析,本天线的设计步骤可以简单地总结如下:
1)天线元件的中心频率设定为f0 = 5.5 GHz;为满足波束扫描应用,介质贴片平面尺寸设定为0.35λ0 × 0.35λ0. 首先,考虑基模TE111谐振于中心频率f0,通过介质波导模型(dielectric waveguide model, DWM)方法[14],利用MATLAB编程计算介质贴片的初始高度h3. 图3(a)给出了该步骤的仿真结果,可以看出,基模谐振于中心频率5.5 GHz处,而高次模谐振于7.5 GHz附近.
2)根据本文设计思想,调整贴片边缘区域的高度(h4)和宽度(w),使得高次模迅速向基模靠拢合并. 图3(b)和(c)给出了该步骤的仿真结果,可以看出,固定w为最终值逐渐增大h4,或固定h4为最终值逐渐增大w,都可以使得高次模TE131的谐振频率迅速向低频移动,而基模TE111的谐振频率受影响较小,仅缓慢向低频移动. 综上所述,通过调整贴片边缘区域的高度和宽度可以使得高次模迅速向基模靠拢合并从而达到拓宽天线阻抗带宽的设计目的.
3)进行阻抗匹配并优化整体模型以获得最优结果. 图3(d)为改变匹配枝节长度lf的仿真结果,可以看出,通过调整lf的长度可以优化天线的阻抗匹配. 进一步地,通过HFSS软件自带的优化算法可对天线进行整体优化,以获得最优性能.
1.3 仿真与测试结果

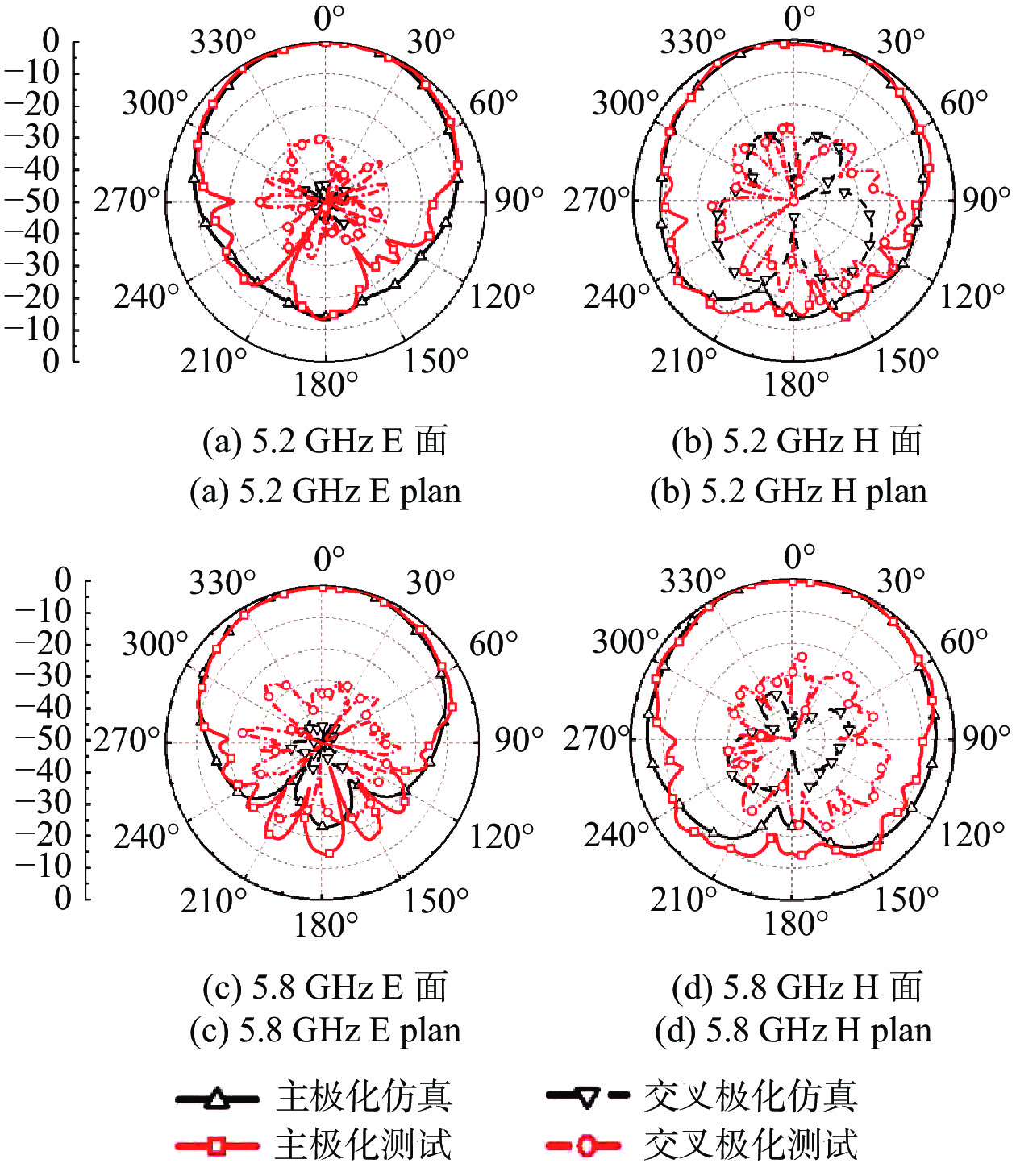

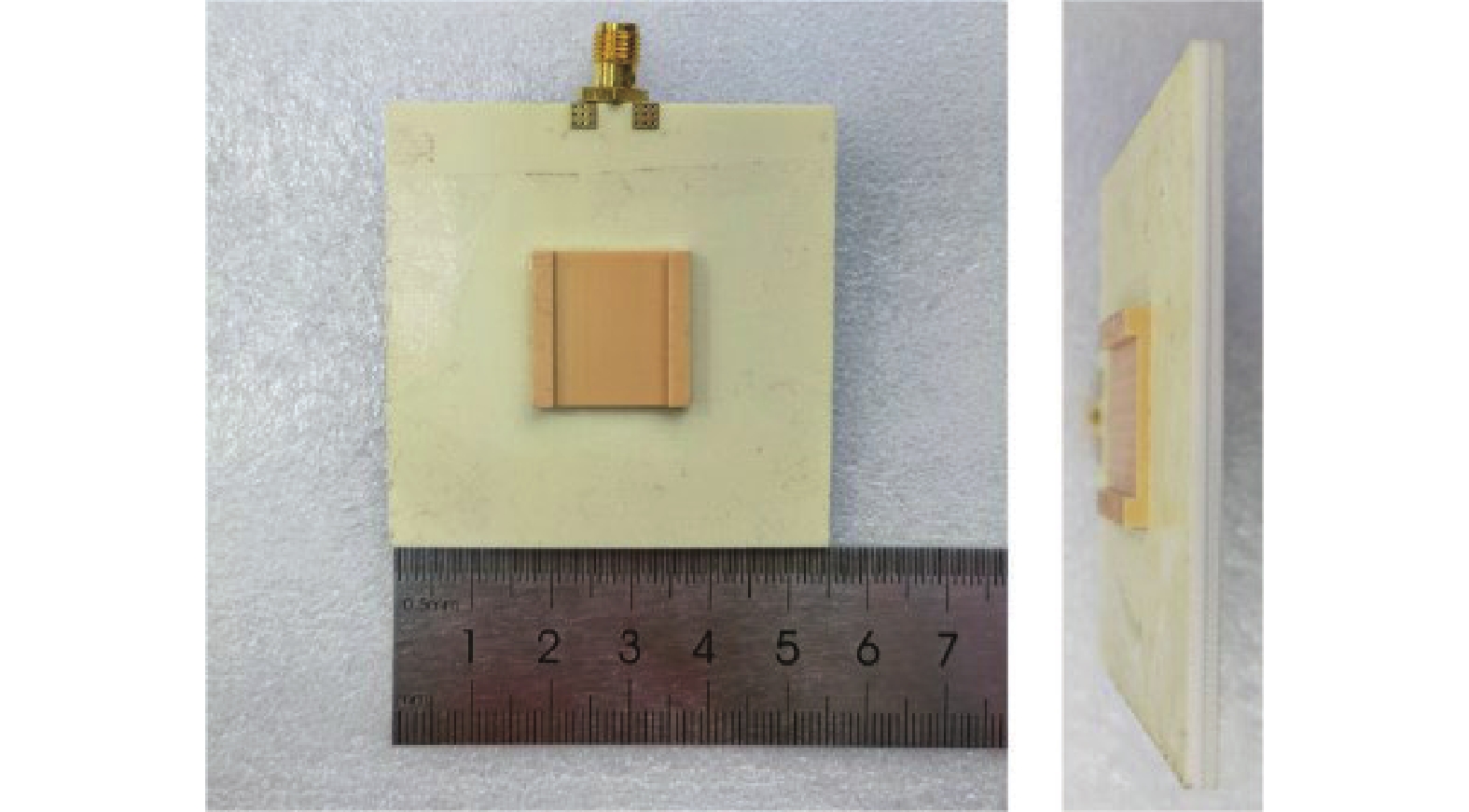

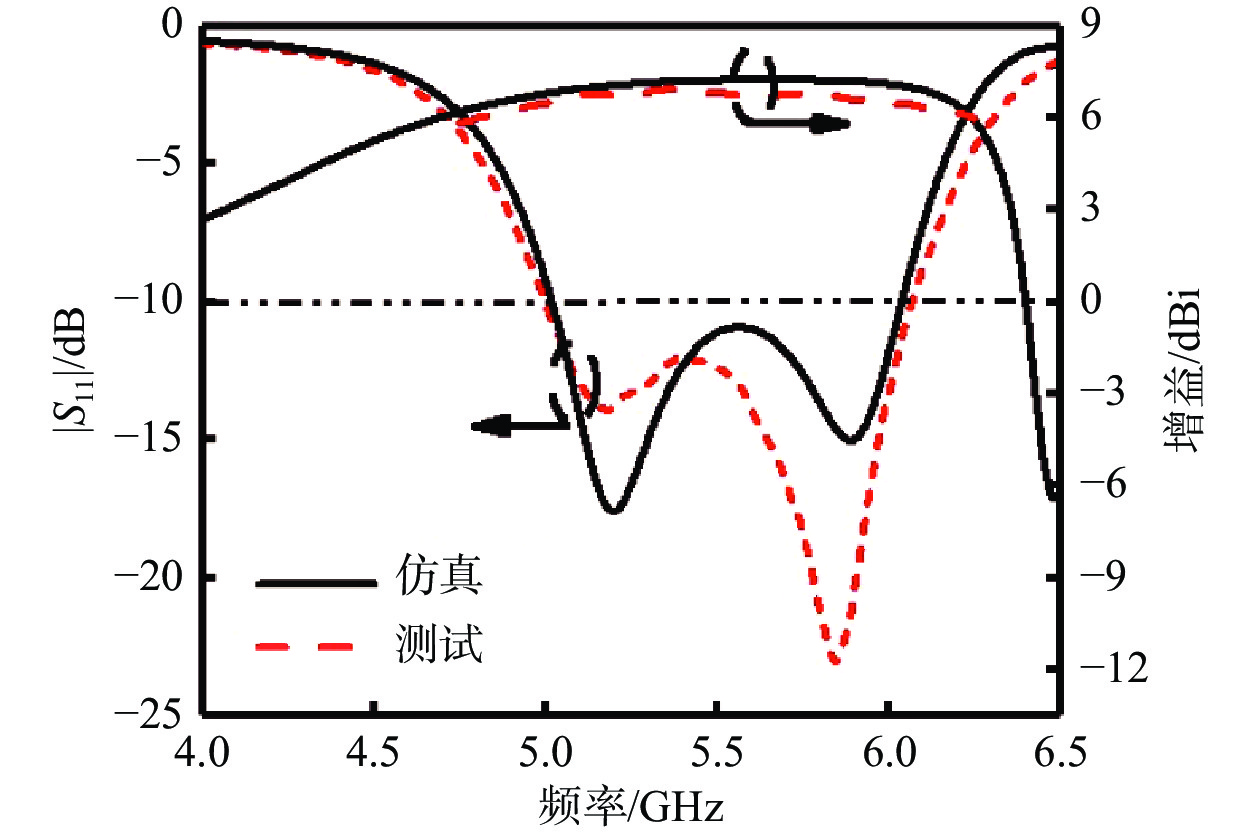

为验证上述设计思想,本文设计了一款天线样品并进行加工和测试. 图4为天线实物的俯视图与侧视图. 图5给出了该天线的反射系数和增益的仿真及测试结果. 可以看出:该天线满足|S11|<–10 dB的阻抗带宽为18.5%(5.02~6.04 GHz);在工作频带内,测试增益为6.8~7.3 dBi. 图6分别给出了天线在5.2 GHz和5.8 GHz处H面和E面辐射方向图的仿真和测试值. 可以看出,该天线具有稳定、对称的辐射特性,前后比和交叉极化比分别大于14 dB和25 dB. 实测结果与仿真结果吻合较好,它们之间的细微差异主要是由制造公差和SMA接头的影响造成.
表1给出了本文设计的天线与几款最先进的宽带低剖面DRA的性能对比. 与文献[10-12,15-16]中天线相比,本文所设计的天线具有更宽的带宽和更小的平面尺寸,适合应用于波束扫描天线阵列. 文献[11]中的天线虽然具有较高的增益和较宽的带宽,但其平面尺寸较大,不适合应用于波束扫描天线阵列.
表 1 本文设计天线与几款相关设计的性能对比Tab. 1 Performance comparisons with reported works1.4 天线阵列波束扫描性能分析

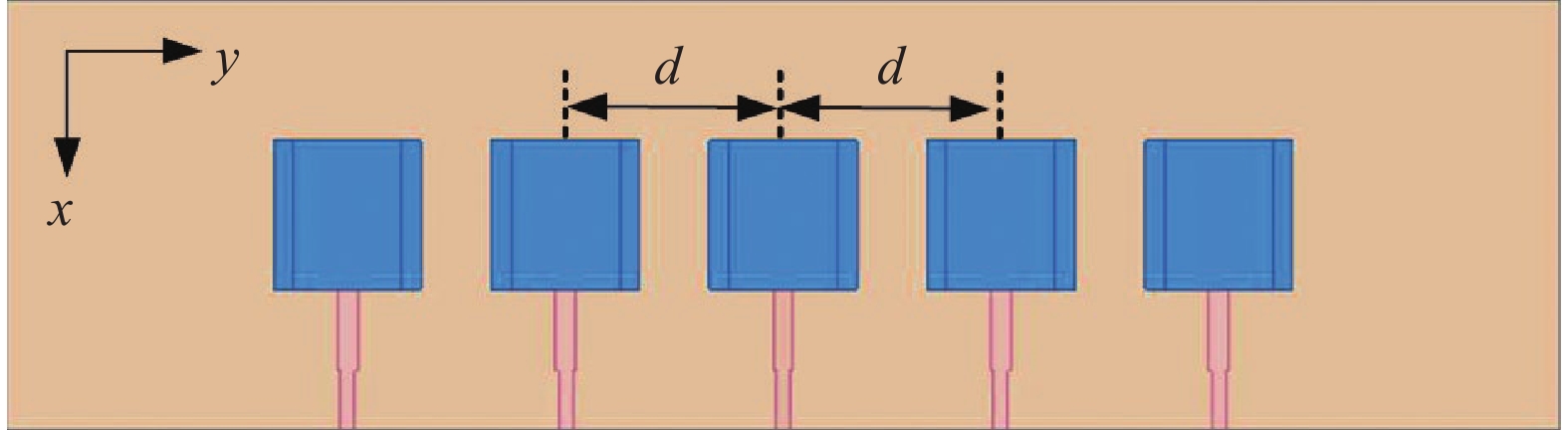

为了展示本文提出的宽带低剖面天线可以适用于波束扫描天线阵列,本节构建一种沿y轴线性排布的1×5 DRA阵列,并利用波束扫描机理[17]进行仿真分析. 图7所示为该阵列的结构,在该线阵列天线设计中,阵元间距设为d = 0.5λ0(λ0为中心频率处的空气中波长),即d=28 mm.

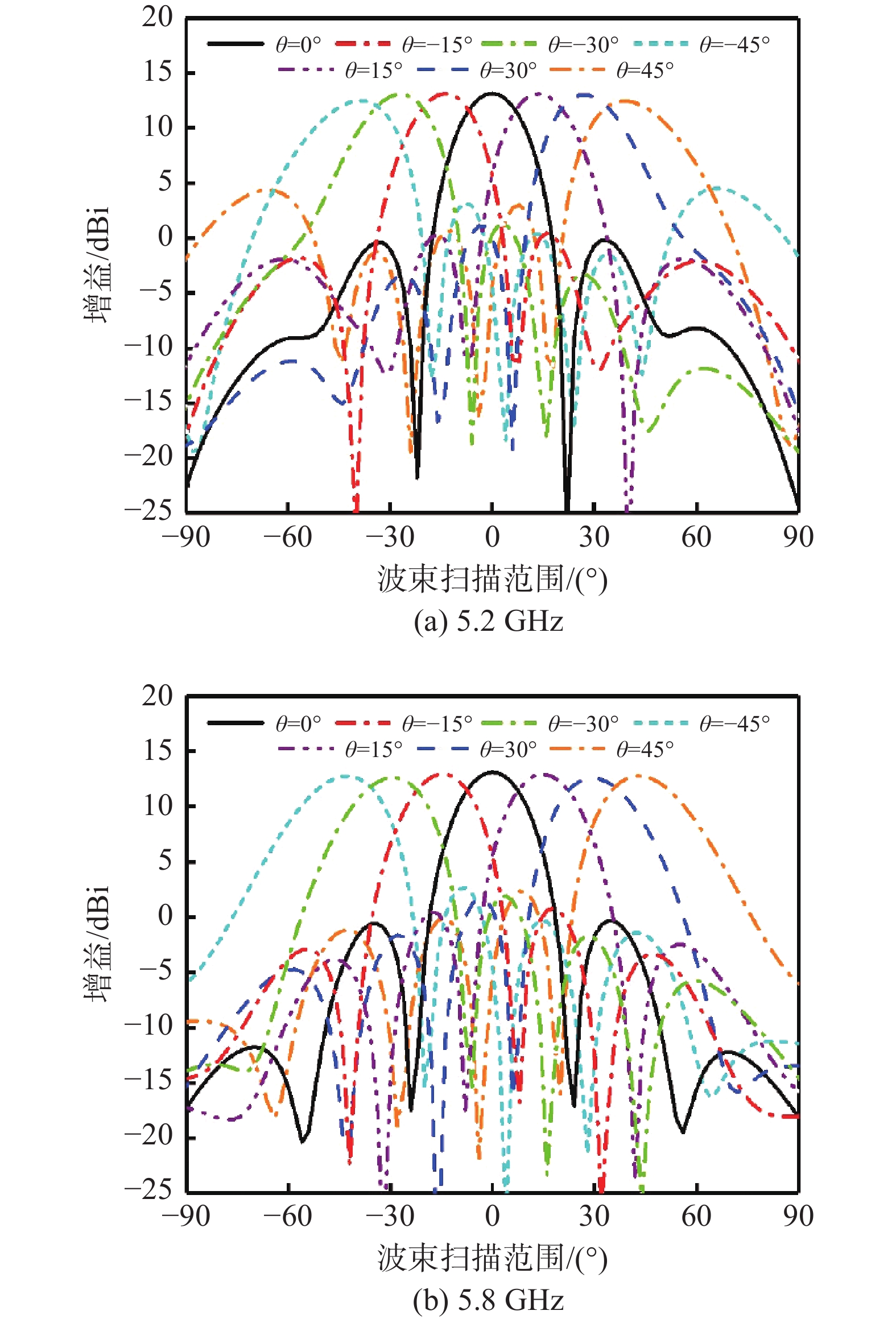

在软件HFSS中通过改变各相邻阵元间的馈电相位差并进行全波仿真,可以观测该阵列天线的二维波束扫描性能,结果如图8所示. 图8(a)中,5.2 GHz时各相邻阵元间的馈电相位差分别设置为0°、46.6°、89.4°和 125.3°时,可分别实现阵列辐射扫描角度为θ = 0°、15°、30° 和45°. 同理,图8(b)中,5.8 GHz时各相邻阵元间的馈电相位差分别设置为0°、 51.3°、99.7°和 140°时,可分别实现阵列辐射扫描角度为θ = 0°、15°、30° 和45°. 5.2 GHz时主瓣与旁瓣的增益差值,在0°时最大,为13.14 dB;在±45°时最小,为12.78 dB. 5.8 GHz时该差值在0°时最大,为13.17 dB;在±45°时最小,为12.45 dB. 总体而言,主瓣增益变化在1 dB以内,主瓣增益与旁瓣增益差值几乎都优于10 dB. 由此可见,本文所提出的天线适用于波束扫描阵列,基于该天线构建的1×5 DRA阵列具有良好的±45°波束扫描性能.
2 CP天线拓展设计
2.1 CP天线设计
CP天线在卫星、雷达、全球定位系统等领域的应用越来越广泛. 与LP天线相比,CP天线在方向上接收、发送电磁波信号更灵活,可以有效消除多径干扰,消除极化不匹配所带来的不便[18-19]. 本文所提出的技术具有很好的拓展性,可以进一步应用于CP天线设计.

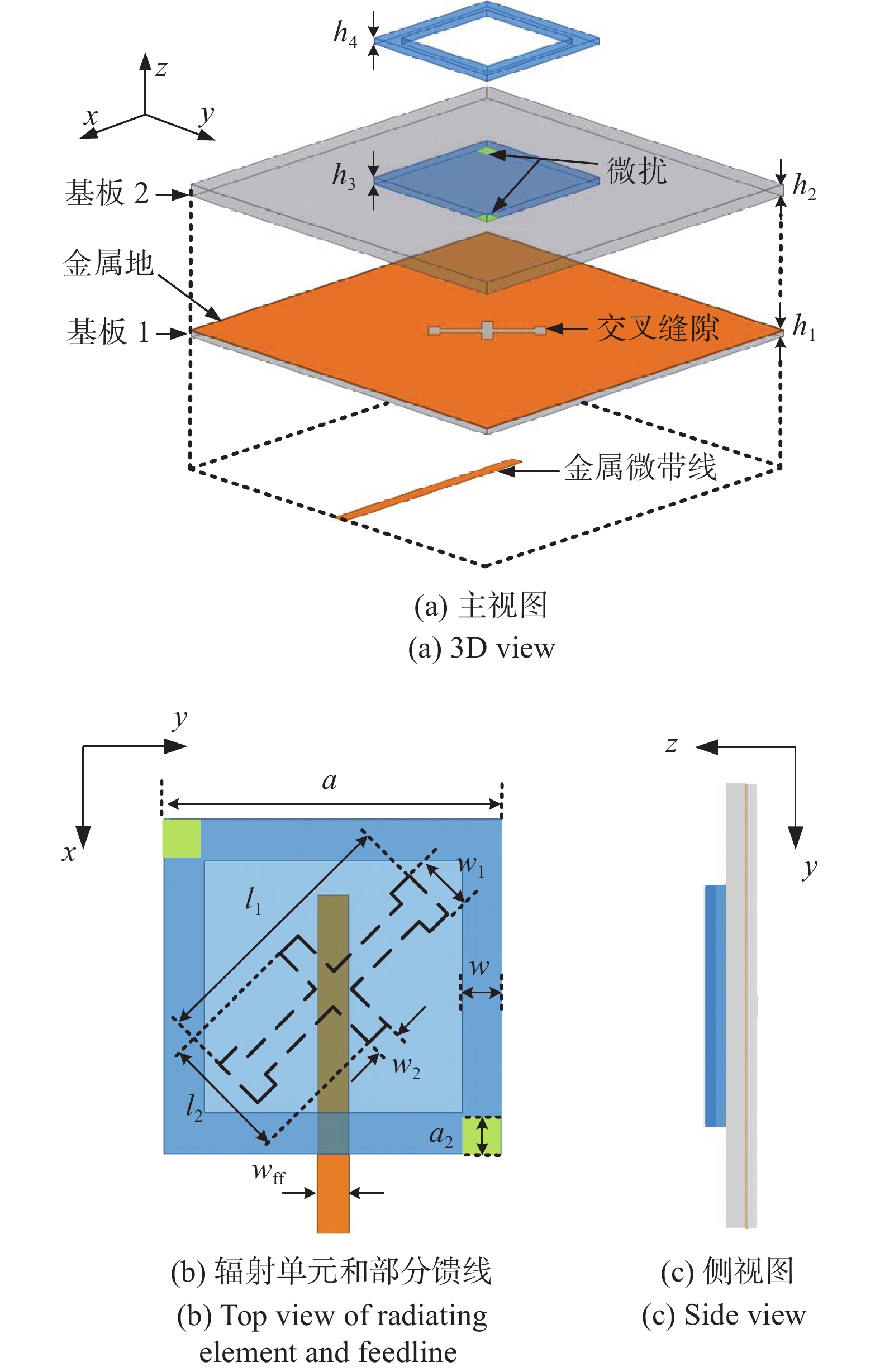

前文提出的LP DRA设计可方便地拓展为CP DRA设计. 图9展示了CP拓展设计的结构图. 可以发现,顶层贴片中高度增加的区域已从LP中的两侧边缘变化为贴片的所有边缘. 这是因为在CP DRA中,高次模TE131沿正交方向所对应的简并模也须通过增加介质高度来获得向基模靠拢合并的效果. 本文中的CP DRA采用了具有不等长臂的交叉缝隙进行激励,长臂的长度l1 = 14 mm、宽度w1 = 2 mm;短臂的长度l2 = 6.6 mm、宽度w2 = 1.5 mm. 基底1下表面印刷的金属微带线的宽度wff = 1.8 mm. 本CP设计的其余参数均与LP设计保持一致. CP天线的尺寸仍为0.35λ0×0.35λ0×0.08λ0.

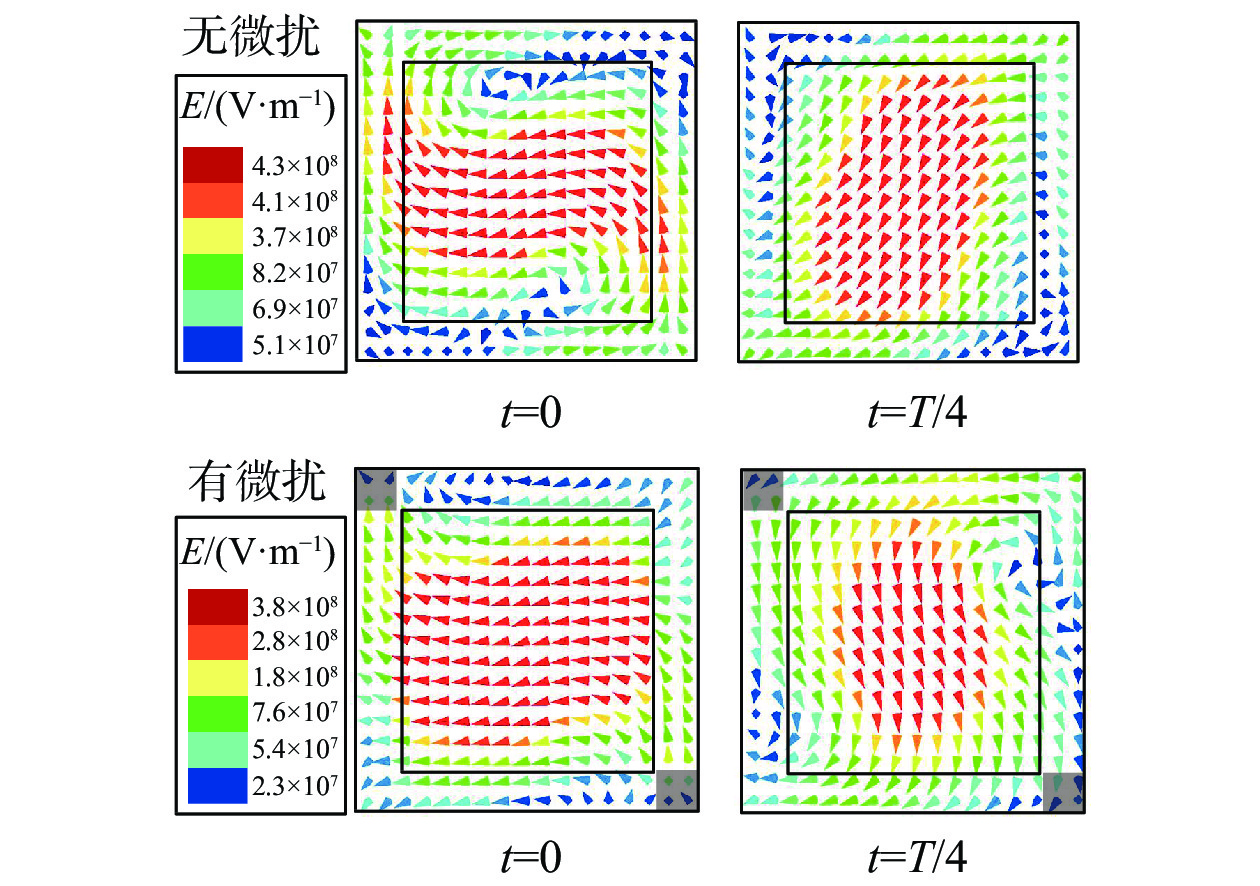

本设计还通过在介质贴片下侧对角区域镀银引入微扰来进一步调谐介质谐振器正交简并模的幅度和相位[20],使得简并模更好地分离,从而改善CP性能,微扰的边长最终设置为a2 = 2 mm. 图10给出了无微扰和有微扰两种情况下TE111简并模的场分布情况. 可以看出,没有微扰时,模式场在t = 0时刻幅度分布有些扭曲,而在t = T/4时刻电场方向并未完全旋转至正交方向,即简并模此时并未获得理想的幅度相等、相位相差90°的CP辐射条件. 加入微扰后,t=0时刻电场幅度分布扭曲现象得到好转,而在t = T/4时刻电场方向较好地旋转至正交方向. 由此可知,加入微扰元素,可以调谐介质谐振器的正交简并模的幅度和相位,使得简并模更好地满足CP辐射条件.
2.2 仿真结果

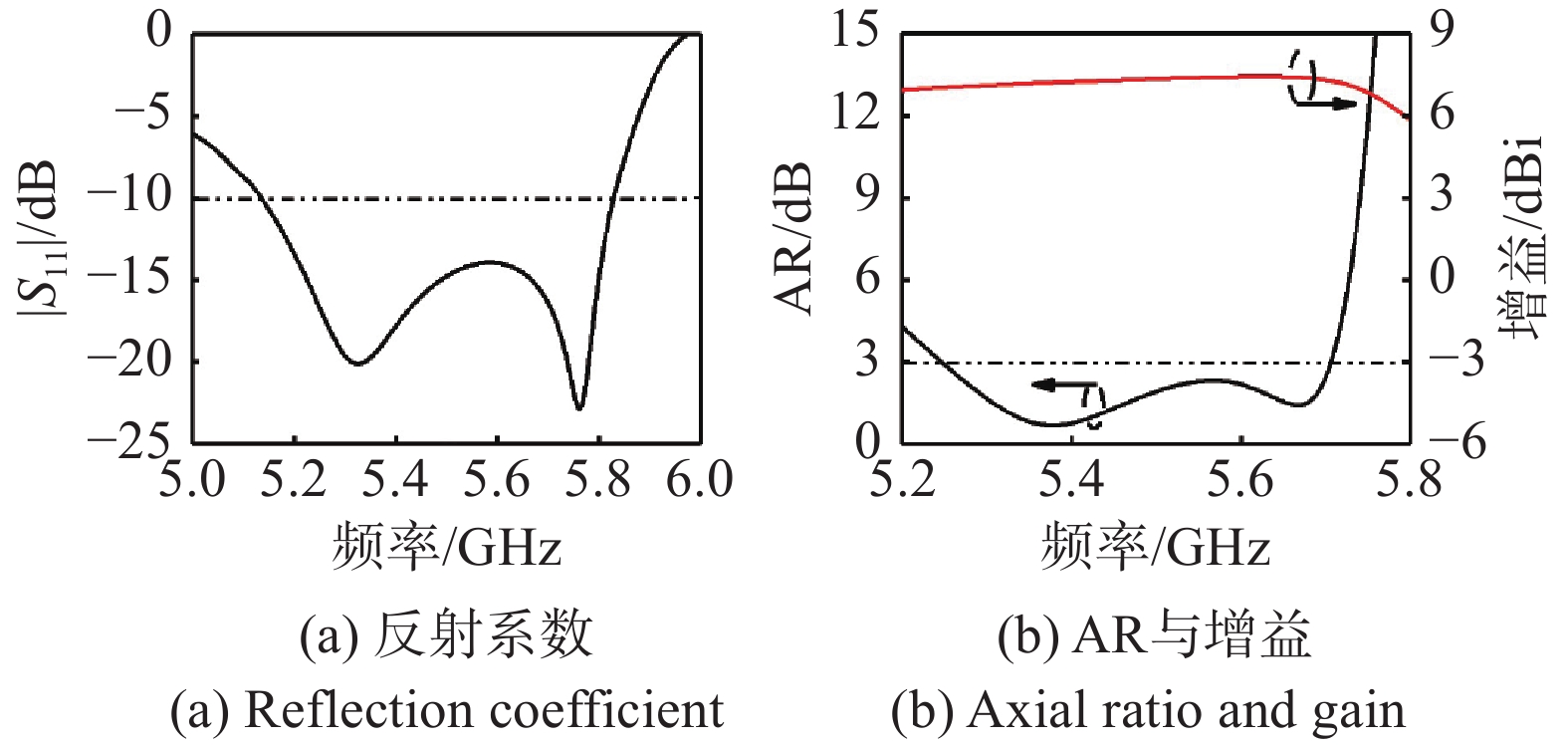

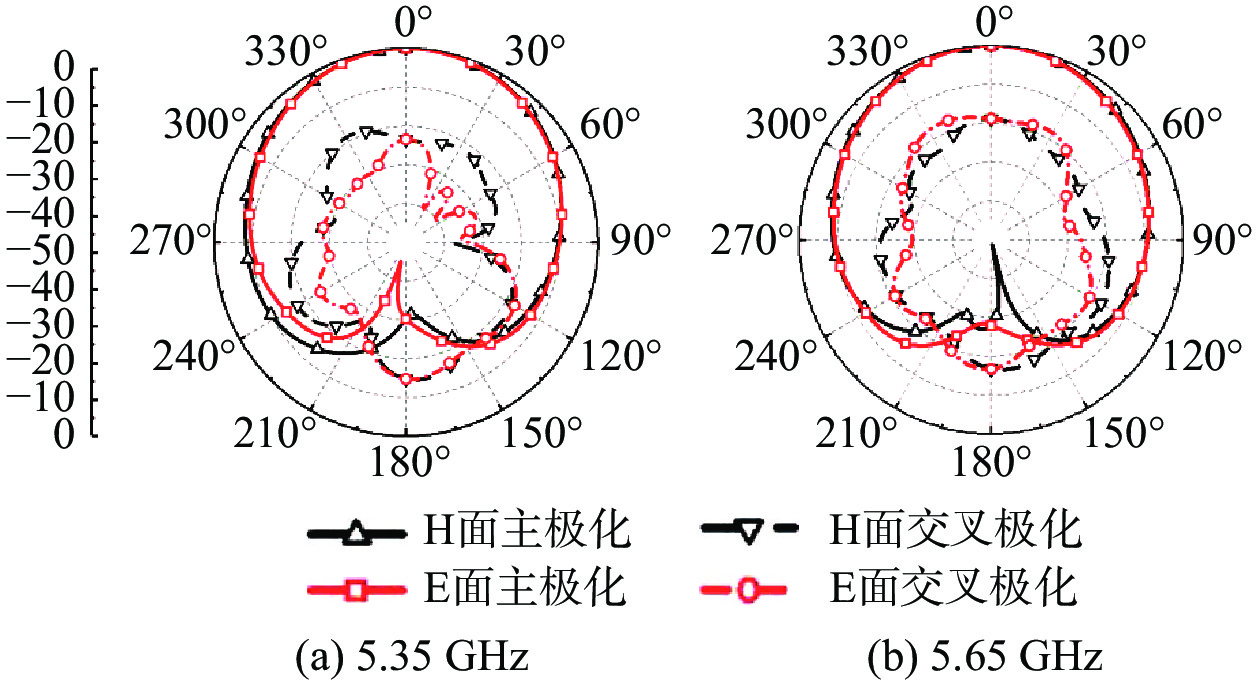

CP DRA的反射系数的仿真结果如图11(a)所示,满足|S11|<–10 dB的阻抗带宽为11%,覆盖5.18~5.82 GHz. 天线的轴比(axial ratio, AR)与增益仿真结果如图11(b)所示,3 dB AR带宽为9.1%,覆盖5.25~5.75 GHz,完全落入阻抗带宽内. 在5.65 GHz时,天线达到峰值增益为7.4 dBi. 图12分别给出了天线在5.35 GHz和5.65 GHz处的辐射方向图. 可以看出,本天线在3 dB波束宽度内交叉极化低于–17 dB而前后比优于14 dB.
3 结 论
本文提出了一种具有小型化平面尺寸的宽带低剖面DRA,并研究了其拓展为阵列设计以及CP设计后的性能. 通过观察该天线的基模TE111和高次模TE131两种工作模式的场分布差异,并在高次模场强强而基模场强弱的区域略微增加介质高度,可在不增加天线平面尺寸的条件下将高次模TE131谐振频率下拉与基模TE111的谐振率合并从而展宽天线带宽. 相较于现有的低剖面DRA,本设计具有更小的平面尺寸和更宽的带宽. 本设计适用于波束扫描技术,所构建的1×5 DRA阵列具有良好的±45°波束扫描性能. 本文的设计思想还可拓展至CP DRA设计,所提出的CP DRA同样兼具小型化的平面尺寸和宽带工作能力.
-
表 1 本文设计天线与几款相关设计的性能对比
Tab. 1 Performance comparisons with reported works
-
[1] ANDREWS J G, BUZZI S, CHOI W, et al. What will 5G be?[J]. IEEE journal on selected areas in communications,2014,32(6):1065-1082. doi: 10.1109/JSAC.2014.2328098
[2] REN Z, ZHAO A, WU S. MIMO antenna with compact decoupled antenna pairs for 5G mobile terminals[J]. IEEE antennas and wireless propagation letters,2019,18(7):1367-1371. doi: 10.1109/LAWP.2019.2916738
[3] SUN L, LI Y, ZHANG Z, et al. Wideband 5G MIMO antenna with integrated orthogonal-mode dual-antenna pairs for metal-rimmed smartphones[J]. IEEE transactions on antennas and propagation,2019,68(4):2494-2503.
[4] REN A, LIU Y. A compact building block with two shared-aperture antennas for eight-antenna MIMO array in metal-rimmed smartphone[J]. IEEE transactions on antennas and propagation,2019,67(10):6430-6438. doi: 10.1109/TAP.2019.2920306
[5] 孙闻剑, 杨汶汶, 陈建新. 基于等效磁表面的层叠型介质谐振器天线[J]. 微波学报,2018,34(3):21-25. SUN W J, YANG W W, CHEN J X. A stacked dielectric resonator antenna based on equivalent magnetic surface[J]. Journal of microwaves,2018,34(3):21-25. (in Chinese)
[6] KOWALEWSKI J, EISENBEIS J, JAUCH A, et al. A mmW broadband dual-polarized dielectric resonator antenna based on hybrid modes[J]. IEEE antennas and wireless propagation letters,2020,19(7):1068-1072. doi: 10.1109/LAWP.2020.2988516
[7] LI Y, LUK K M. Wideband perforated dense dielectric patch antenna array for millimeter-wave applications[J]. IEEE transactions on antennas and propagation,2015,63(8):3780-3786. doi: 10.1109/TAP.2015.2441118
[8] LAI H W, LUK K M, LEUNG K W. Dense dielectric patch antenna: a new kind of low-profile antenna element for wireless communications[J]. IEEE transactions on antennas and propagation,2013,61(8):4239-4245. doi: 10.1109/TAP.2013.2260122
[9] RASHIDIAN A, SHAFAI L, SOBOCINSKI M, et al. Printable planar dielectric antennas[J]. IEEE transactions on antennas and propagation,2015,64(2):403-413.
[10] LIU Y, LIU H, WEI M, et al. A low-profile and high-permittivity dielectric resonator antenna with enhanced bandwidth[J]. IEEE antennas and wireless propagation letters,2014,14:791-794.
[11] PAN Y M, ZHENG S Y. A low-profile stacked dielectric resonator antenna with high-gain and wide bandwidth[J]. IEEE antennas and wireless propagation letters,2015,15:68-71.
[12] ABDEL-WAHAB W M, ABDALLAH M, ANDERSON J, et al. SIW-integrated parasitic DRA array: analysis, design, and measurement[J]. IEEE antennas and wireless propagation letters,2018,18(1):69-73.
[13] ASAADI M, AFIFI I, SEBAK A R. High gain and wideband high dense dielectric patch antenna using FSS superstrate for millimeter-wave applications[J]. IEEE access,2018,6:38243-38250. doi: 10.1109/ACCESS.2018.2854225
[14] MONGIA R K, ITTIPIBOON A. Theoretical and experimental investigations on rectangular dielectric resonator antennas[J]. IEEE transactions on antennas and propagation,1997,45(9):1348-1356. doi: 10.1109/8.623123
[15] XU K, SHI J. High-efficiency circular dense dielectric patch antenna with frequency selectivity[J]. Electronics letters,2018,54(14):861-862. doi: 10.1049/el.2018.1302
[16] WANG X Y, TANG S C, YANG L L, et al. Differential-fed dual-polarized dielectric patch antenna with gain enhancement based on higher order modes[J]. IEEE antennas and wireless propagation letters,2020,19(3):502-506. doi: 10.1109/LAWP.2020.2964569
[17] 唐赢, 梁仙灵, 王堃, 等. 一种超宽带双极化阵列天线的设计[J]. 电波科学学报,2021,36(1):20-26+35. doi: 10.13443/j.cjors.2019093001 TANG Y, LIANG X L, WANG K, et al. Design of an ultra-wideband dual-polarized array antenna[J]. Chinese journal of radio science,2021,36(1):20-26+35. (in Chinese) doi: 10.13443/j.cjors.2019093001
[18] CHEN Z, LIU Q, SANZ-IZQUIERDO B, et al. A wideband circular-polarized beam steering dielectric resonator antenna using gravitational ball lens[J]. IEEE transactions on antennas and propagation,2020,69(5):2963-2968.
[19] 李晓峰, 谢明聪, 姜兴, 等. 一种用于5G MIMO系统的宽带高增益圆极化天线[J]. 微波学报,2020,36(5):51-55. LI X F, XIE M C, JIANG X, et al. Broadband and high gain circularly polarized antenna for 5G MIMO system[J]. Journal of microwaves,2020,36(5):51-55. (in Chinese)
[20] 钟顺时, 韩荣苍, 刘静, 等. 介质谐振器天线研究进展[J]. 电波科学学报,2015,30(2):396-408. doi: 10.13443/j.cjors.2014101501 ZHONG S S, HAN R C, LIU J, et al. Progress in dielectric resonator antennas[J]. Chinese journal of radio science,2015,30(2):396-408. (in Chinese) doi: 10.13443/j.cjors.2014101501
-
